功率：400W
电压：0-150V
电流：0-40A

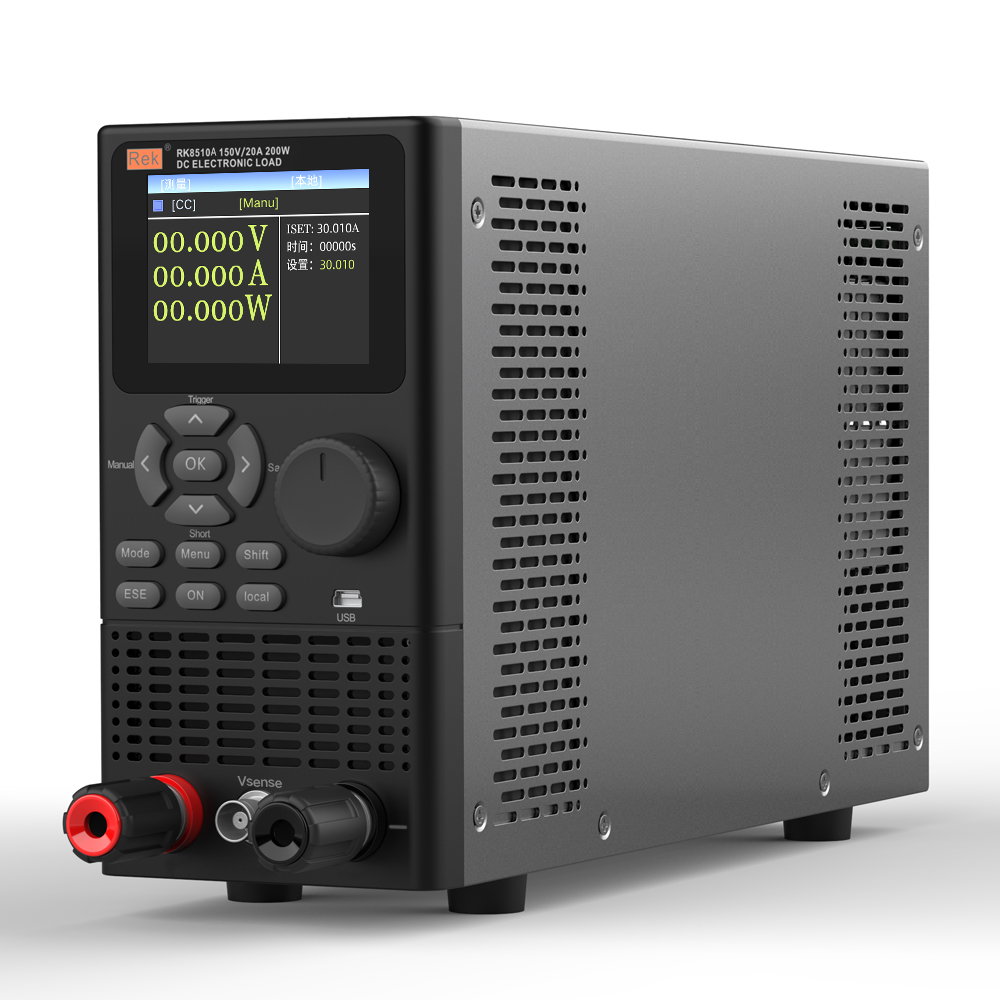

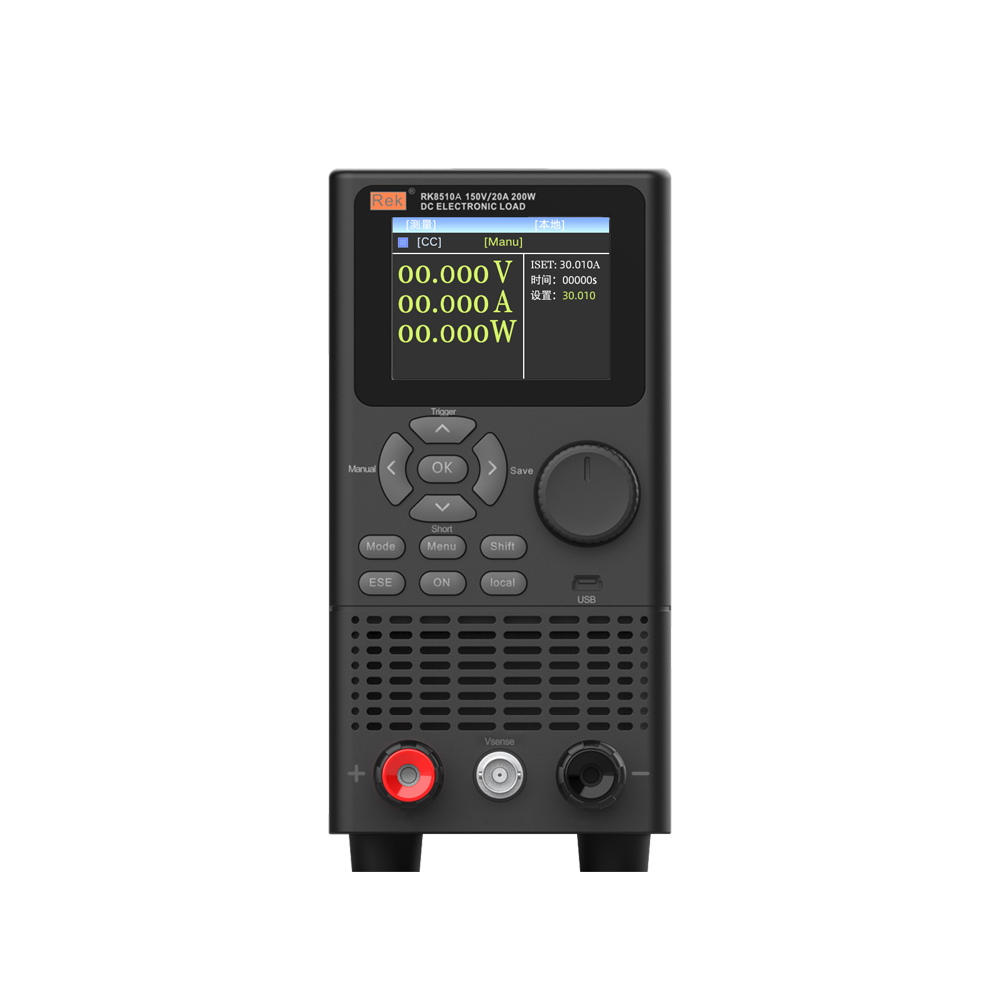

RK8510A:
功率：200W
电压：0-150V
电流：0-20A
RK8510B:
功率：400W
电压：0-500V
电流：0-15A

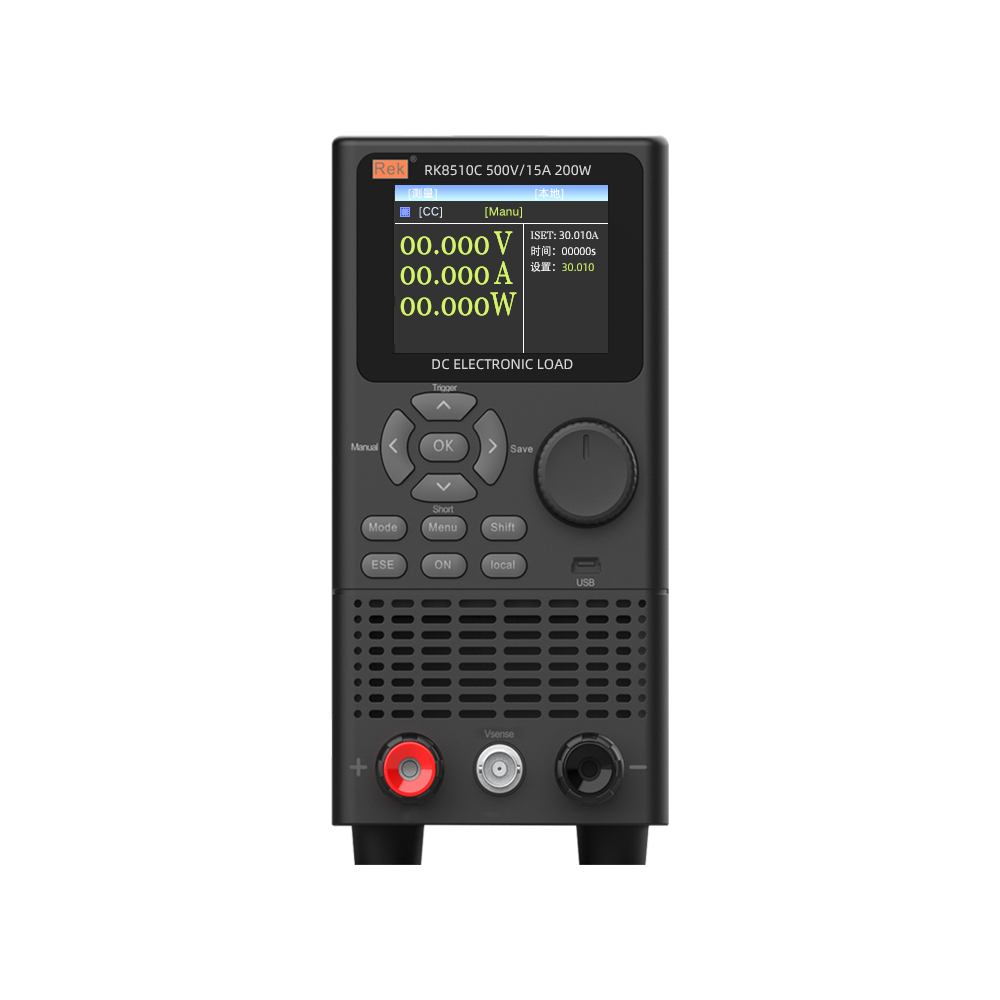

RK8510C:
功率：200W
电压：0-500V
电流：0-15A

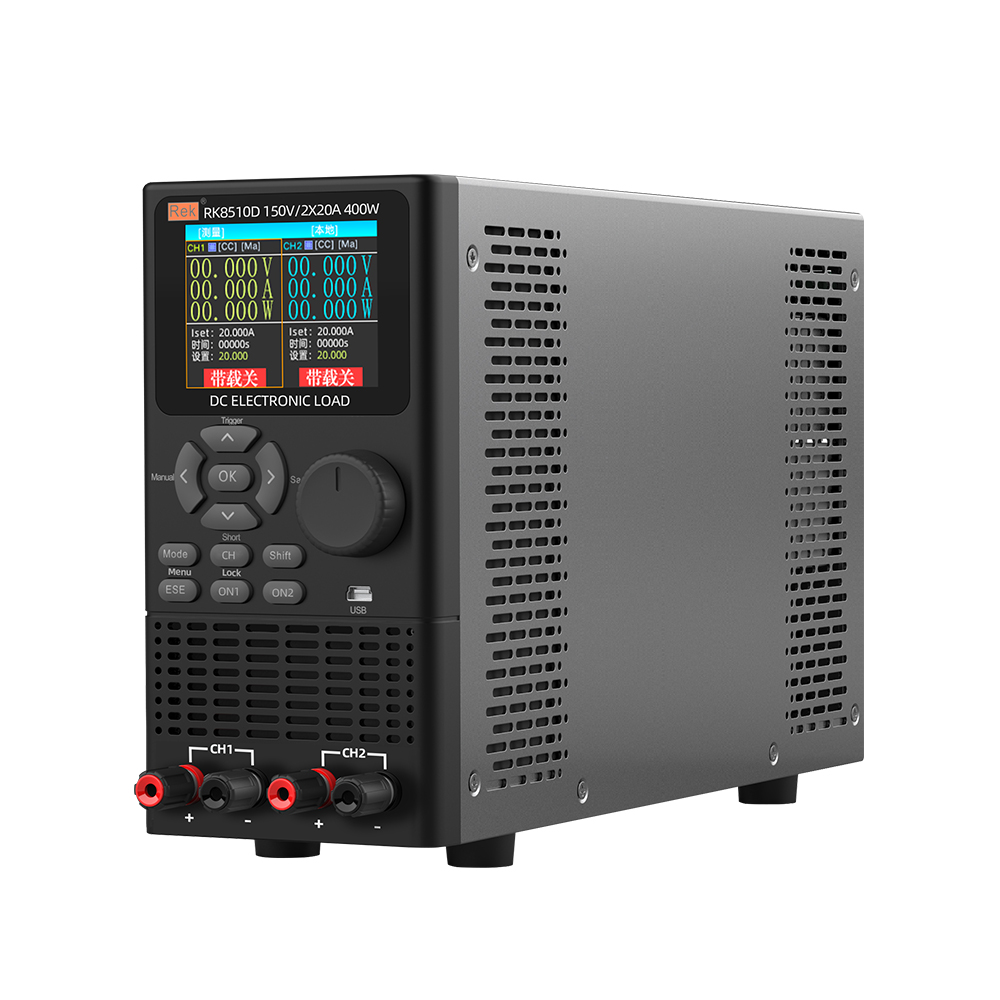

RK8510D(双通道）:
功率：200W * 2CH
电压：0-150V
电流：0-20A

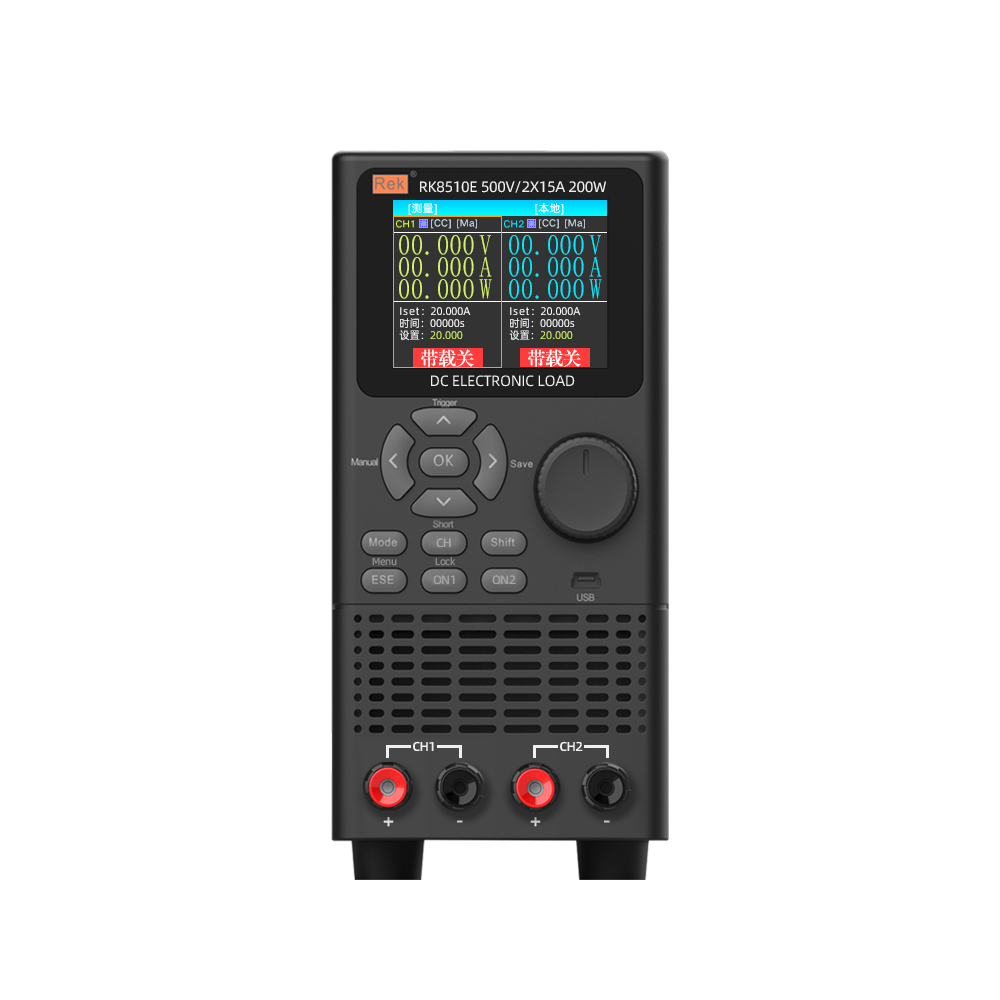

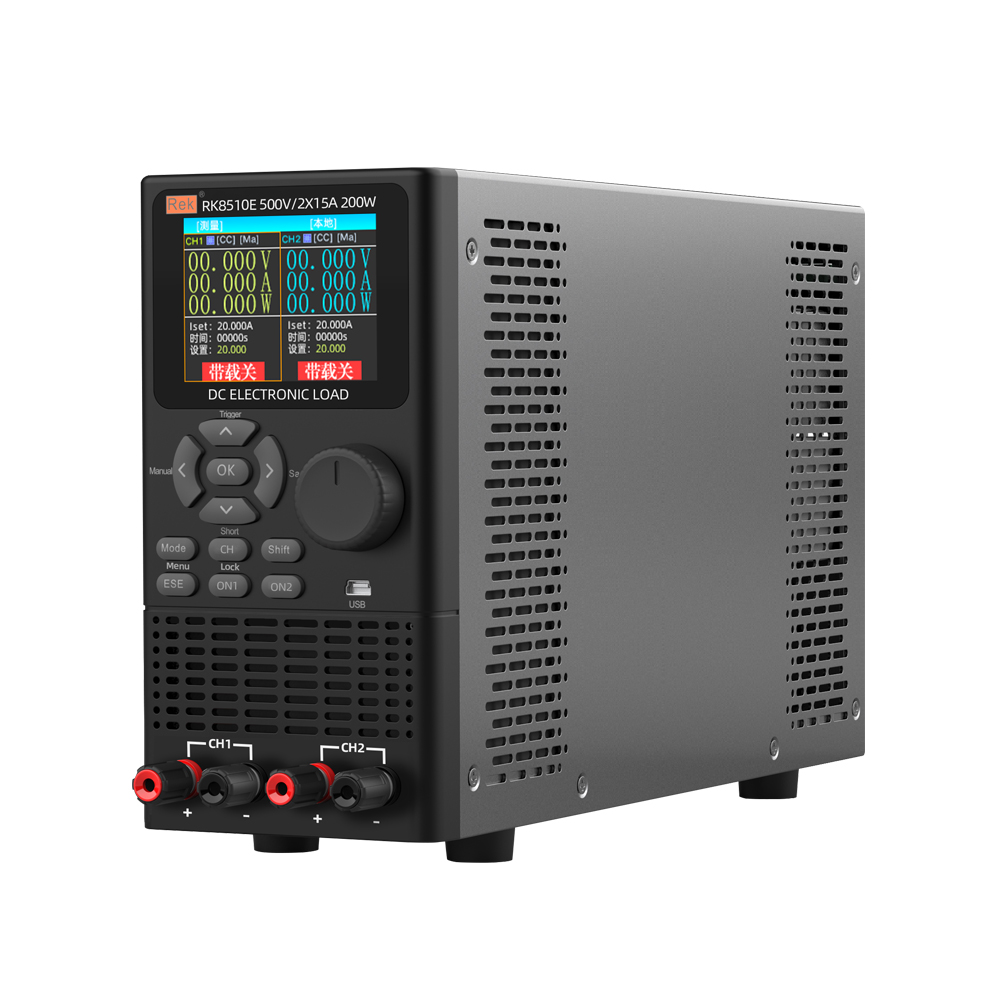

RK8510E(双通道）:
功率：200W * 2CH
电压：0-500V
电流：0-15A
产品介绍
RK8510 系列直流电子负载 ，采用高性能芯片，按照高精度设计，外观新颖，生产工艺科学严谨，相比同类产品，更具性价比。
应用领域
科研机构
汽车电子
航空航天
船舶
太阳能电池
燃料电池等行业
1.2.8寸TFT真彩 显示屏，显示清晰悦目
2.电路参数使用软件校正，不使用可调电阻，工作稳定可靠
3.过流，过压，过载，过温，极性反接保护
4.智能风扇系统，可以根据温度变化，自动启动或停止，并调整风速
5.支持外部触发输入，配合外部设备，完成自动化检测。（除RK8510A）
6.支持远端电压补偿输入
7.RS232、RS485通讯，MODBUS/SCPI协议（除RK8510A）
8.上位机软件支持（除RK8510A）
9.支持多种测试功能
10.双通道，测试效率翻倍（仅RK8510D支持）
型号 | RK8510 | RK8510A | RK8510B | RK8510C | RK8510D | RK8510E | |||||||
额定参数 | 功率 | 400W | 200W | 400W | 200W | 200W * 2CH | 200W * 2CH | ||||||
电压 | 0-150V | 0-150V | 0-500V | 0-500V | 0-150V | 0-500V | |||||||
电流 | 0-40A | 0-20A | 0-15A | 0-15A | 0-20A | 0-15A | |||||||
CV模式 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-80V | 0-500V | 0-80V | 0-500V | 0-18V | 0-150V | 0-80V | 0-500V |
分辨率 | 1mV | 10mV | 1mV | 10mV | |||||||||
精度 | ±(0.05%+0.025%FS) | ±(0.1%+0.1%FS) | ±(0.05%+0.025%FS) | ±(0.1%+0.1%FS) | |||||||||
CC模式 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-1.5A | 0-15A | 0-1.5A | 0-15A | 0-2A | 0-20A | 0-1.5A | 0-15A |
分辨率 | 1mA | ||||||||||||
精度 | ±(0.05% + 0.05%FS) | ||||||||||||
CR模式 | 量程 | 0.05Ω~7.5KΩ | |||||||||||
分辨率 | 1mΩ | ||||||||||||
精度 | ±(0.1% + 0.5%FS) | ||||||||||||
CP模式 | 量程 | 0-400W | 0-200W | 0-400W | 0-200W | 0-200W | |||||||
分辨率 | 1mW | 1mW | 10mW | 1mW | 10mW | ||||||||
精度 | ±(0.1% + 0.5%FS) | ||||||||||||
动态模式 | T1&T2 | 100uS-99.9999S | |||||||||||
斜率 | 0.001~3.000A/us | ||||||||||||
电压回读 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-80V | 0-500V | 0-80V | 0-500V | 0-18V | 0-150V | 0-80V | 0-500V |
分辨率 | 1mV | 10mV | 1mV | 10mV | 10mV | 10mV | 10mV | 10mV | 1mV | 10mV | 10mV | 10mV | |
精度 | ±(0.05% + 0.1%FS) | ||||||||||||
电流回读 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-1.5A | 0-15A | 0-1.5A | 0-15A | 0-2A | 0-20A | 0-1.5A | 0-15A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 1mA | 10mA | 1mA | 10mA | 1mA | 10mA | 1mA | 10mA | |
精度 | ±(0.05% + 0.1%FS) | ||||||||||||
功率回读 | 量程 | 0-400W | 0-200W | 0-400W | 0-200W | ||||||||
分辨率 | 1mW | 10mW | 1mW | 10mW | |||||||||
精度 | ±(0.1% + 0.5%FS) | ||||||||||||
保护 | 过压(OV) | ≥152V | ≥520V | ≥152V | ≥520V | ||||||||
过流(OC) | ≥42A | ≥21A | ≥15.75A | ≥21A | ≥15.75A | ||||||||
过温(OT) | ≥85℃ | ||||||||||||
过功率(OP) | ≥420W | ≥210W | ≥420W | ≥210W | |||||||||

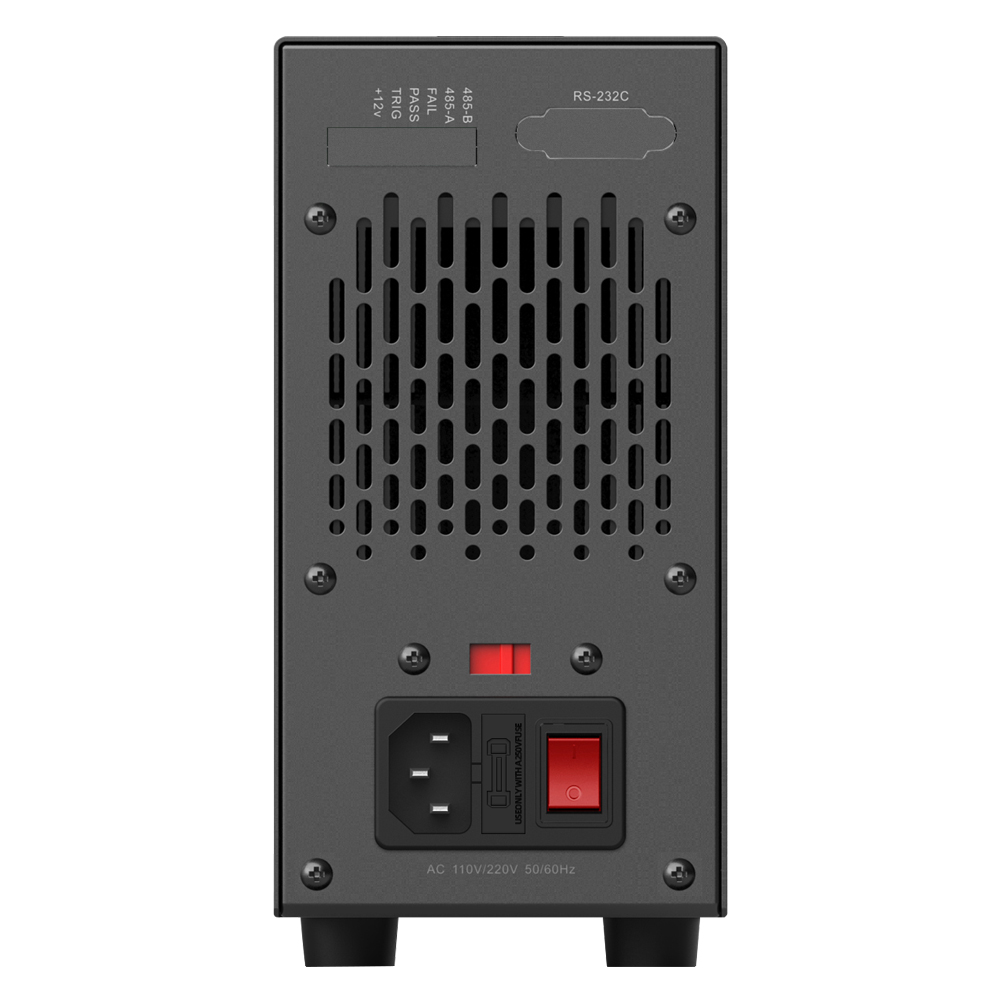

供电输入 | AC 115V/230V ±10% 50Hz/60Hz（保险丝0.5A） | ||||||||||||
通讯接口 | RS232/RS485 | 无 | RS232/RS485 | ||||||||||
屏幕尺寸 | 2.8寸TFT真彩 | ||||||||||||
重量（KG） | 3.9 | 3.1 | 3.9 | 3.1 | 3.9 | 3.9 | |||||||
标配附件 | RK00001电源线、BNC公头、接线柱（红黑一对） | RK00001电源线、接线柱（红黑两对） | |||||||||||
选配附件 | RK00003RS232转USB线 | 无 | RK00003RS232转USB线 | ||||||||||
RK8510D/RK8510E操作视频教程
RK8510D/RK8510E并连操作教程
| 型号 | 图片 | 类型 | 概述 |
| RK00001电源线 |  | 标配 | 仪器标配国标电源线，可单独购买。 |

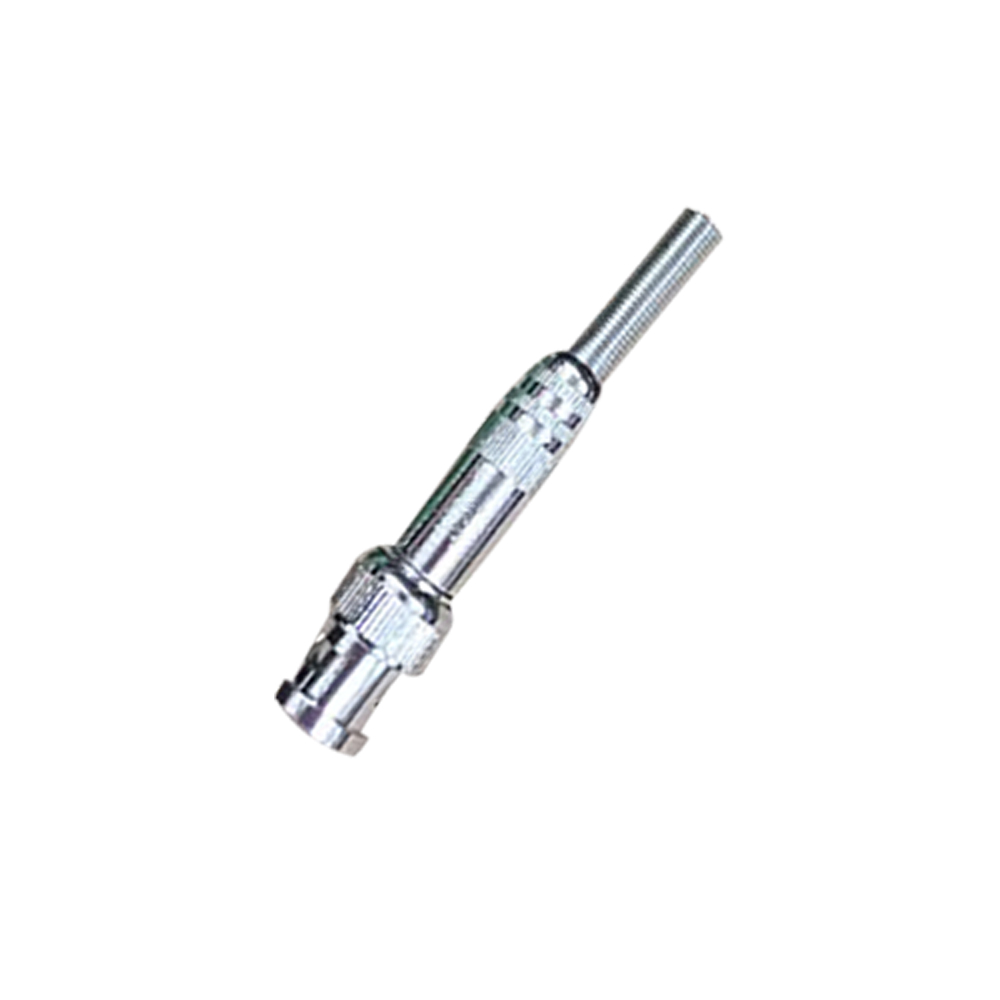

| BNC公头 |  | 标配 （除RK8510D/RK8510E） | 仪器标配BNC公头 |

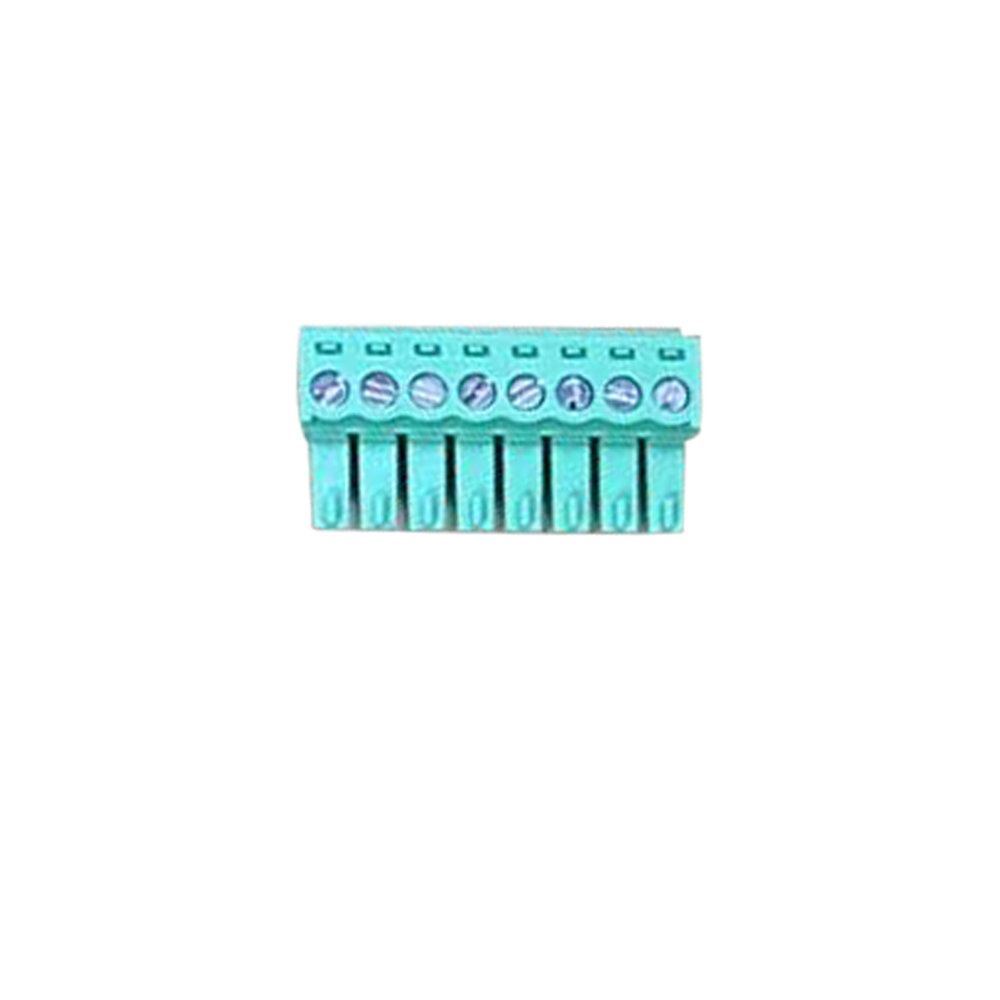

| 拔插式绿端子头 |  | 标配 | 仪器标配拔插式绿端子头 |

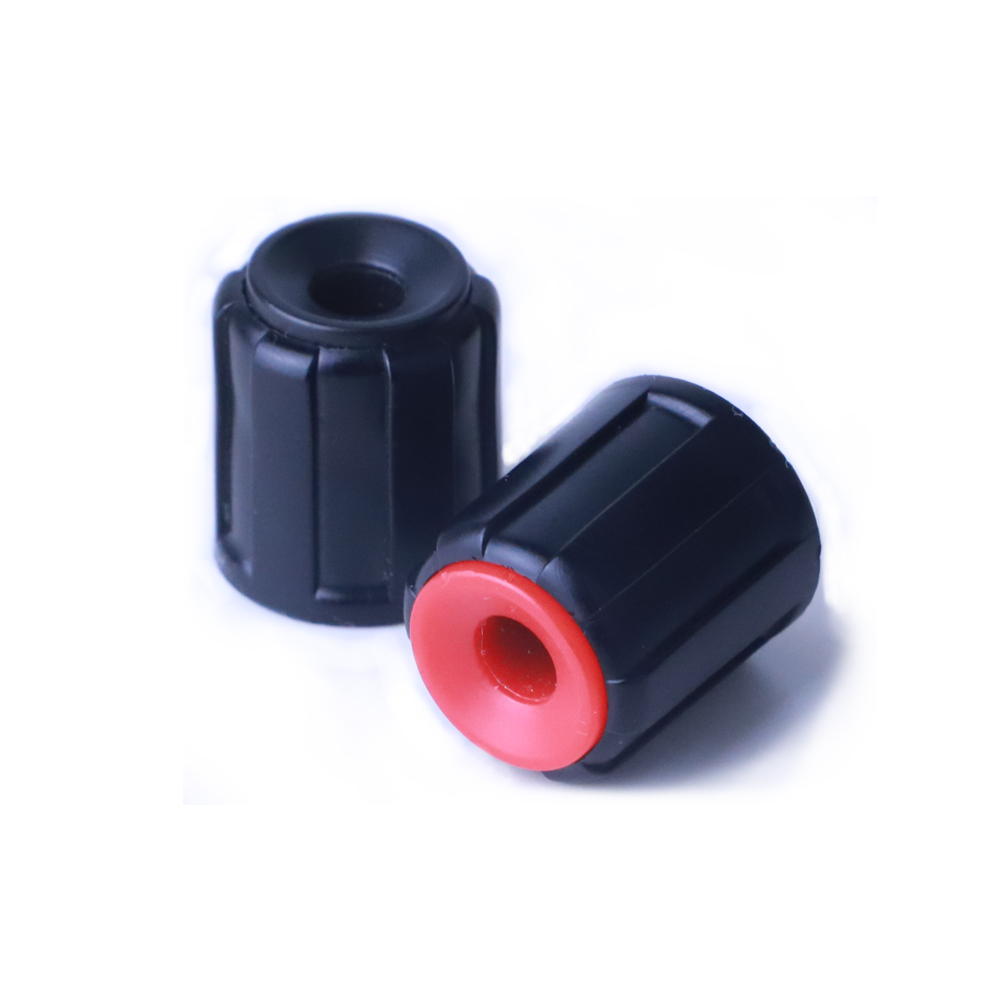

| 接线柱（红黑一对） |  | 标配 （除RK8510D/RK8510D两对，其余型号均为一对） | 仪器标配接线柱 |
| 说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
| 合格证保修卡 |  | 标配 | 仪器标配保修卡。 |

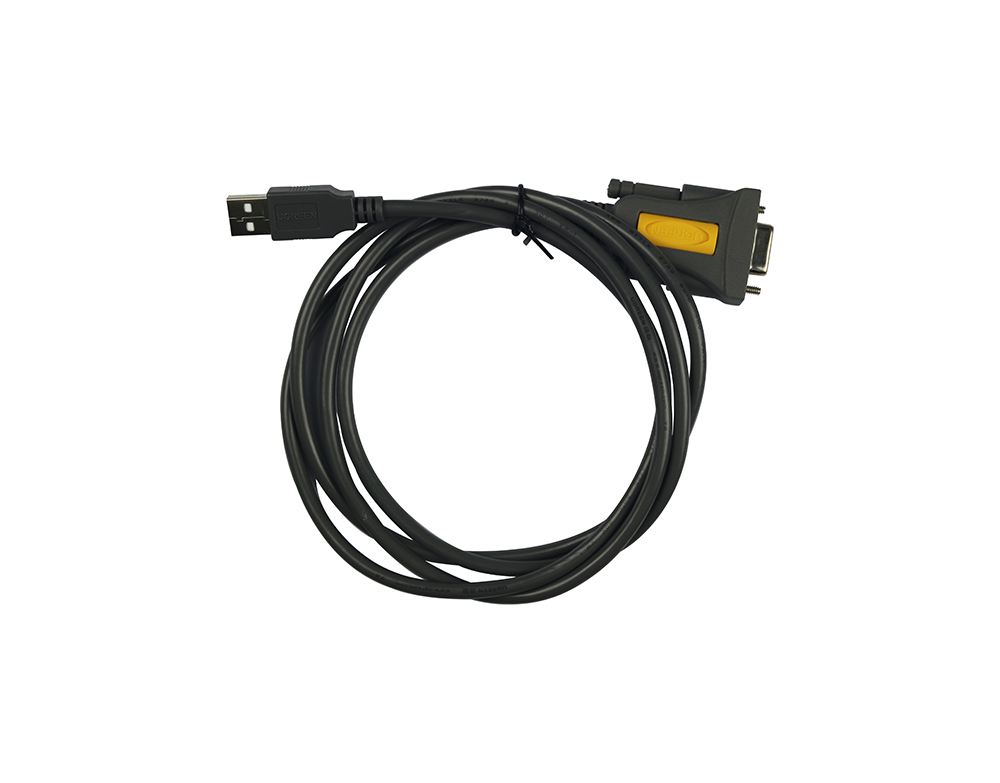

| RS232通讯电缆 |  | 选配（除RK8510A） | 仪器选配232通讯电缆。 |
RK8510系列直流电子负载上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQoAYJjF6
RK8510系列直流电子负载MODBUS：https://drive.weixin.qq.com/s?k=AE4AMQdrACQPMaWVBW

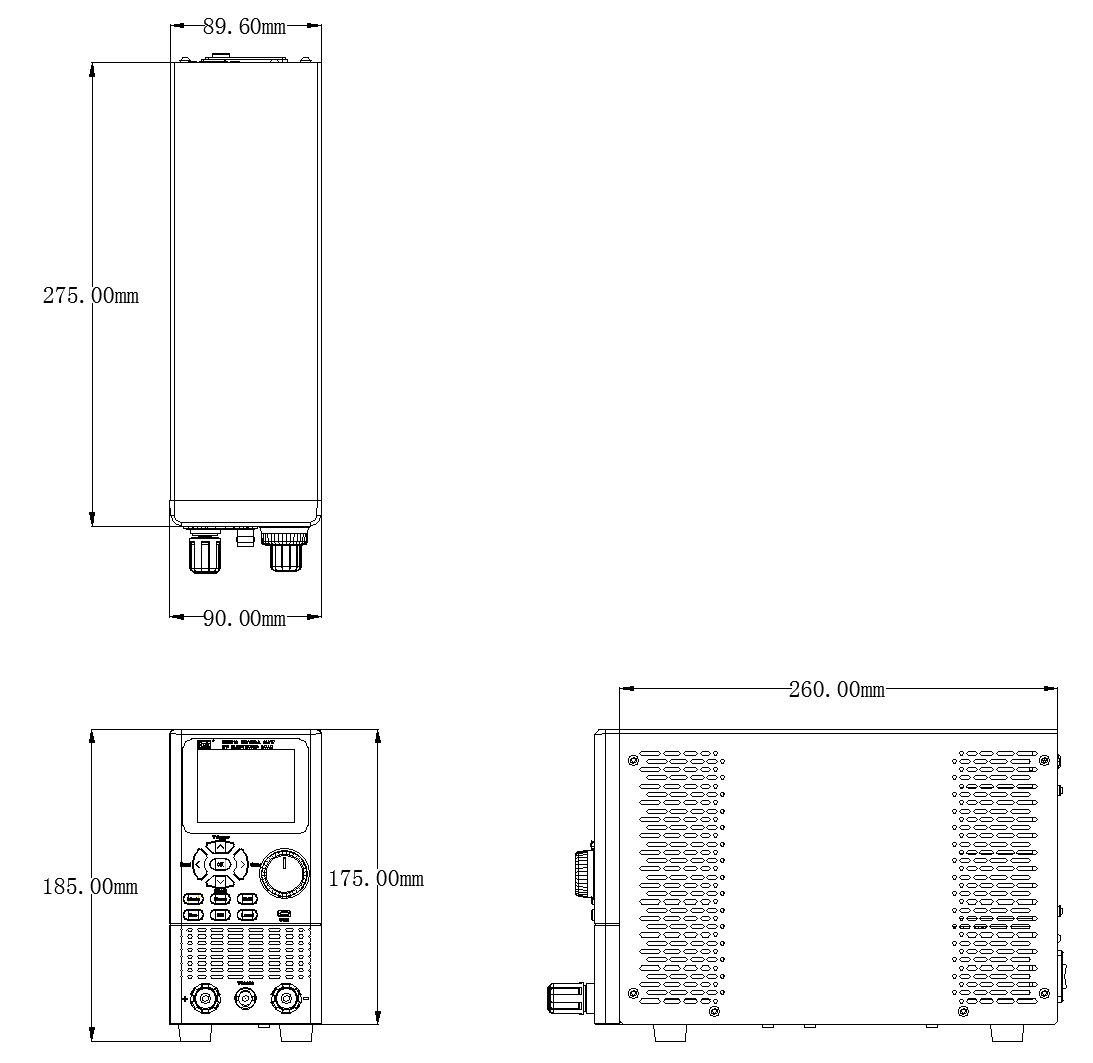

RK8510/RK8510A/RK8510B/RK8510C/RK8510D系列直流电子负载三视尺寸图
