产品介绍
RK8532系列直流电子负载，是美瑞克电子研发设计、制造的一款高性能、高功率密度电子负载。精度高、响应快。丰富多样的测试功能，
支持动态扫频、级联并机功能，应用范围极广。 体积小，却具备强大的带载能力。
该系列产品具备RS232/RS485/USB/LAN 等多种通讯接口，支持 SCPI、Modbus通讯协议，可满足用户的自主编程开发需求。
作为美瑞克的重点产品，其外观新颖、生产工艺科学严谨，高性能、高精度、高可靠性使其相比同类产品，更具性价比。
应用领域
科研机构
汽车电子
航空航天
船舶
太阳能电池
燃料电池等行业
1.功率密度高达3.2kW/2U
2.电压范围0-600V
3.电流范围50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全视角3.5寸大屏幕彩色TFT液晶显示屏，中英文菜单界面
5.500KHz同步采样,10Hz稳定解析度输出
6.定电流、定电压、定功率、定电阻四种基本操作模式
7.可编程电流上升/下降率
8.支持CV/CC源定功率/定电阻，定电阻模式CV/CC源智能侦测与匹配
9.高达50kHz动态带载模式（CCD/CRD/CPD）
10.支持30kHz高速动态变频扫描功能及最大/最小功率点捕捉（Pmax/Pmin）
11.支持负载效应测量（LoadEffect）
12.支持真实LED模拟功能
13.支持过流保护测试（OCP）及过载保护测试（OPP）
14.支持序列文件测试(SEQ)，内建波形发生器，可模拟各种带载波形，支持20
个文件，每个文件50步，支持文件链接
15.支持自动文件测试(AUTO)，支持多步测试及所有基础模式，支持20个文件，
每个文件50步，支持自启动测试
16.支持直流电源/电池内阻测量及放电量测试（DC_R/DISC）
17.支持短路（Short）模拟功能
18.支持远端补偿功能
19.支持带载电压Von、卸载电压Voff功能
20.支持短路模拟，支持功率瞬时放大
21.具有时间（Timing）测量，电压峰谷Vp+、Vp-测量
22.过载OPP、过流OCP、过压OVP、高温OT、反接RV等全方位保护功能
23.支持外部模拟编程输入与电流监视输出，且具备高压隔离能力
24.具备电气隔离的外部触发输入输出
25.支持最多同型号10台负载主从并机，最高支持并机功率32kW，满足单路输
出电源的功率扩展需要
26.支持10台负载的同步带载，满足多路输出电源的测试需要
27.无级伺服、智能风扇系统
28.标配电气隔离的RS232、RS485、LAN、USB（串口）通讯接口
29.支持标准SCPI协议和标准Modbus-RTU协议
|
型号 |
RK8532A |
RK8532B |
RK8532C |
RK8532D |
|||||
|
额定参数 |
负载电压 |
1200V |
1200V |
1200V |
1200V |
||||
|
负载电流 |
80A |
60A |
40A |
20A |
|||||
|
负载功率 |
3200W |
2400W |
1600W |
800W |
|||||
|
最低操作电压 |
20V |
||||||||
|
CV模式 |
量程 |
240V |
1200V |
240V |
1200V |
240V |
1200V |
240V |
1200V |
|
分辨率 |
4mV |
20mV |
4mV |
20mV |
4mV |
20mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||||
|
CC模式 |
量程 |
8A |
80A |
6A |
60A |
4A |
40A |
2A |
20A |
|
分辨率 |
0.2mA |
2mA |
0.15mA |
1.5mA |
0.1mA |
1mA |
0.05mA |
0.5mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||||
|
CR模式 |
量程 |
0.558～3000Ω |
5.58～15000Ω |
0.743～4000Ω |
7.43～20000Ω |
1.115～6000Ω |
11.15～30000Ω |
2.23～12000Ω |
22.3～60000Ω |
|
精度 |
Vin/Rset*(0.2%)+0.2%IF.S. |
||||||||
|
CP模式 |
量程 |
3200W |
2400W |
1600W |
800W |
||||
|
精度 |
0.2%+0.2% F.S. |
||||||||
|
动态模式 |
T1＆ T2 |
10us～60s |
|||||||
|
分辨率 |
2us |
||||||||
|
精度 |
1us+20PPM |
||||||||
|
上升/下降斜率 |
0.0001～0.2A/us |
0.001～2A/us |
0.0001～0.15A/us |
0.001～1.5A/us |
0.0001～0.1A/us |
0.001～1A/us |
0.0001～0.05A/us |
0.001～0.5A/us |
|
|
电压回读 |
量程 |
240V |
1200V |
240V |
1200V |
240V |
1200V |
240V |
1200V |
|
分辨率 |
2mV |
10mV |
2mV |
10mV |
2mV |
10mV |
2mV |
10mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||||
|
电流回读 |
量程 |
8A |
80A |
6A |
60A |
4A |
40A |
2A |
20A |
|
分辨率 |
0.2mA |
2mA |
0.15mA |
1.5mA |
0.1mA |
1mA |
0.05mA |
0.5mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||||
|
保护 |
过压(OV) |
1260V |
|||||||
|
过流(OC) |
88A |
66A |
44A |
22A |
|||||
|
过功率(OP) |
3360W |
2520W |
1680W |
840W |
|||||
|
过温(OT) |
95°C |
||||||||
|
通讯接口 |
RS232/RS485、LAN、USB通讯接口 |
||||||||
|
通信协议 |
SCPI、MODBUS |
||||||||
|
重量 |
20.25KG |
约18.3KG |
约16.35KG |
约14.4KG |
|||||
|
随机标配附件 |
电源线RK00001 、LAN网线、说明书（电子版）、接线铜片护罩、RK00099插拔式端子、上位机软件（官网下载） |
||||||||
|
选配附件 |
RK00003RS232转USB线、RK00006USB转方口连接线、RK00031USB转RS485母串口线工业级 |
||||||||
| 型号 | 图片 | 类型 | 概述 |
|
RK00099拔插式绿端子头组件 |
 |
标配 |
仪器标配拔插式绿端子头组件，可单独购买。 |
| RK00001电源线 |
|
标配 | 仪器标配国标电源线，可单独购买。 |
| LAN网线 |
 |
标配 | 仪器标配LAN网线，可单独购买。 |

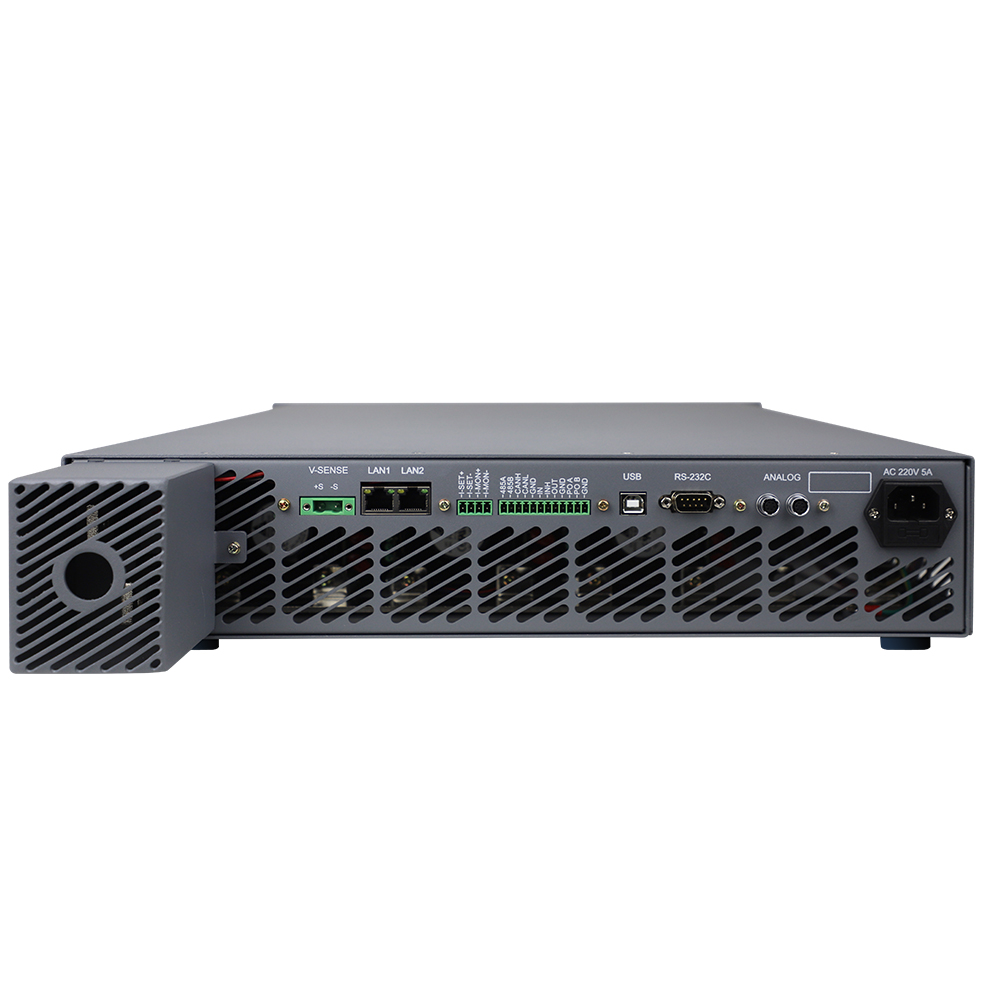

| 接线铜片护罩 |
 |
标配 | 仪器标配接线铜片护罩，可单独购买。 |
| 说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
| 上位机软件 |
官网产品页下载 |
标配 |
仪器标配上位机软件，官网产品页下载 |
| 合格证保修卡 |
|
标配 | 仪器标配保修卡。 |
| 产品校验证明 |
 |
标配 | 仪器标配产品校验证明 |
RK8530系列直流电子负载上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQoAYJjF6
RK8530系列直流电子负载MODBUS：https://drive.weixin.qq.com/s?k=AE4AMQdrACQPMaWVBW
RK8530A/RK8530B/RK8530C/RK8530D/RK8531A/RK8531B/RK8531C/RK8531D/RK8532A/RK8532B/RK8532C/RK8532D系列直流电子负载三视尺寸图
