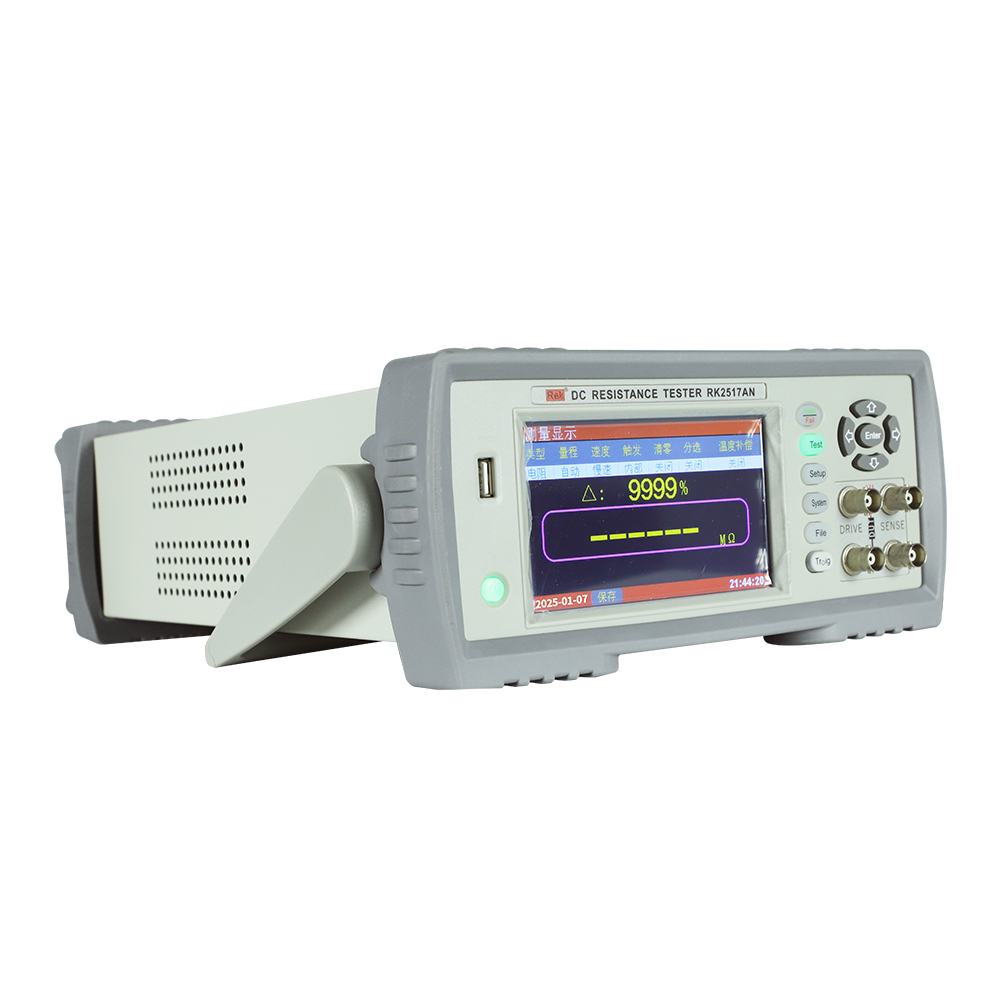

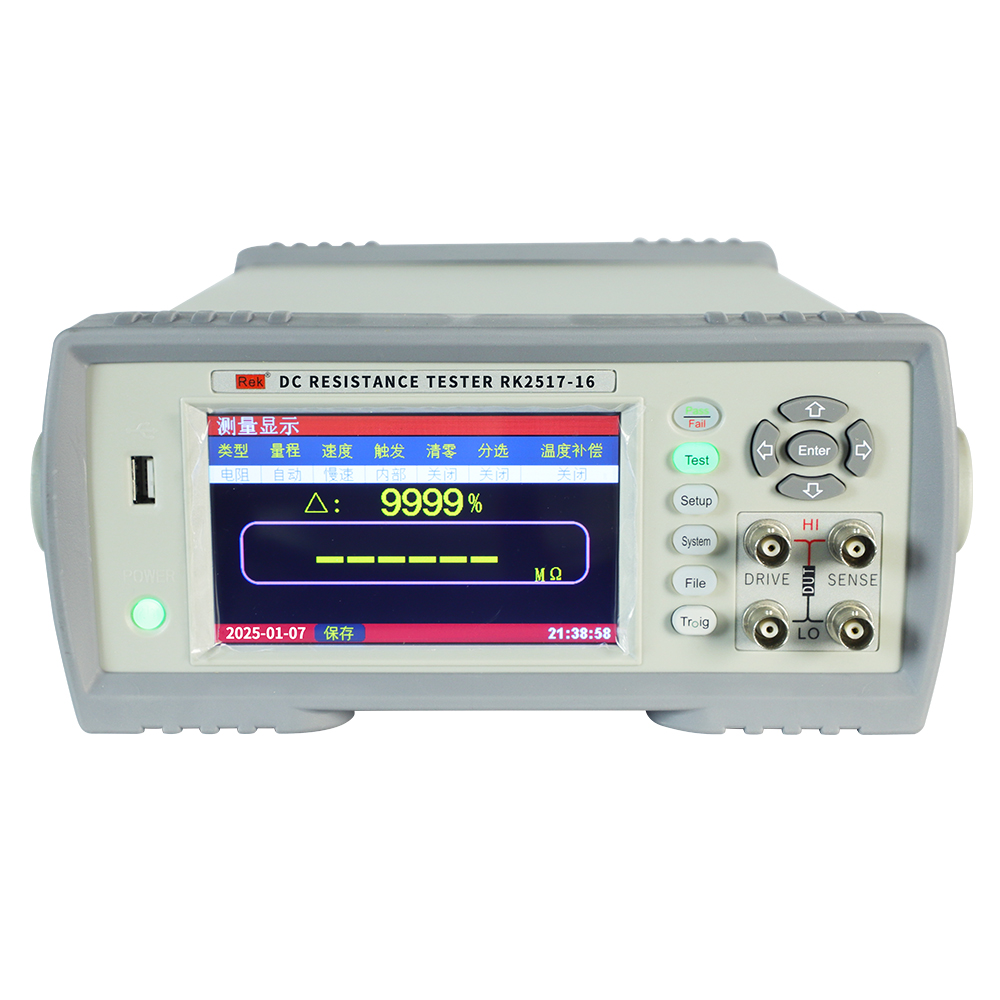

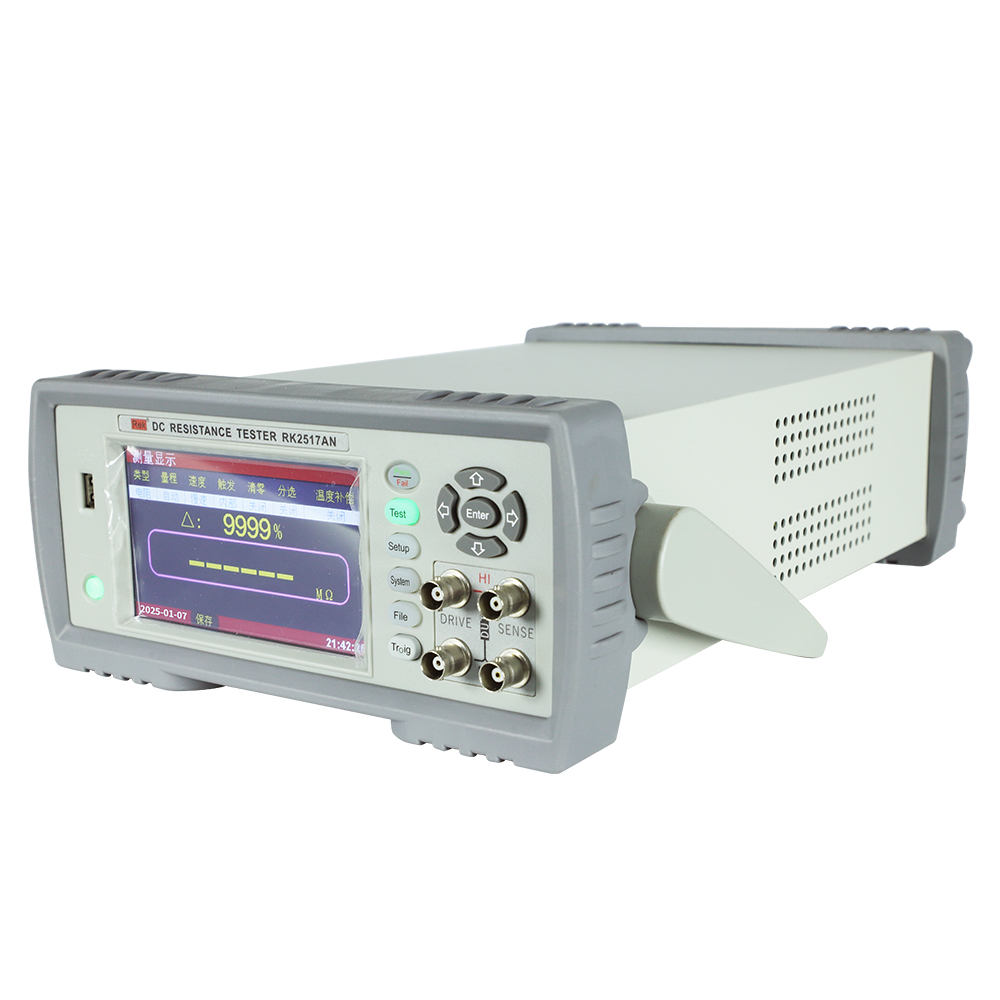

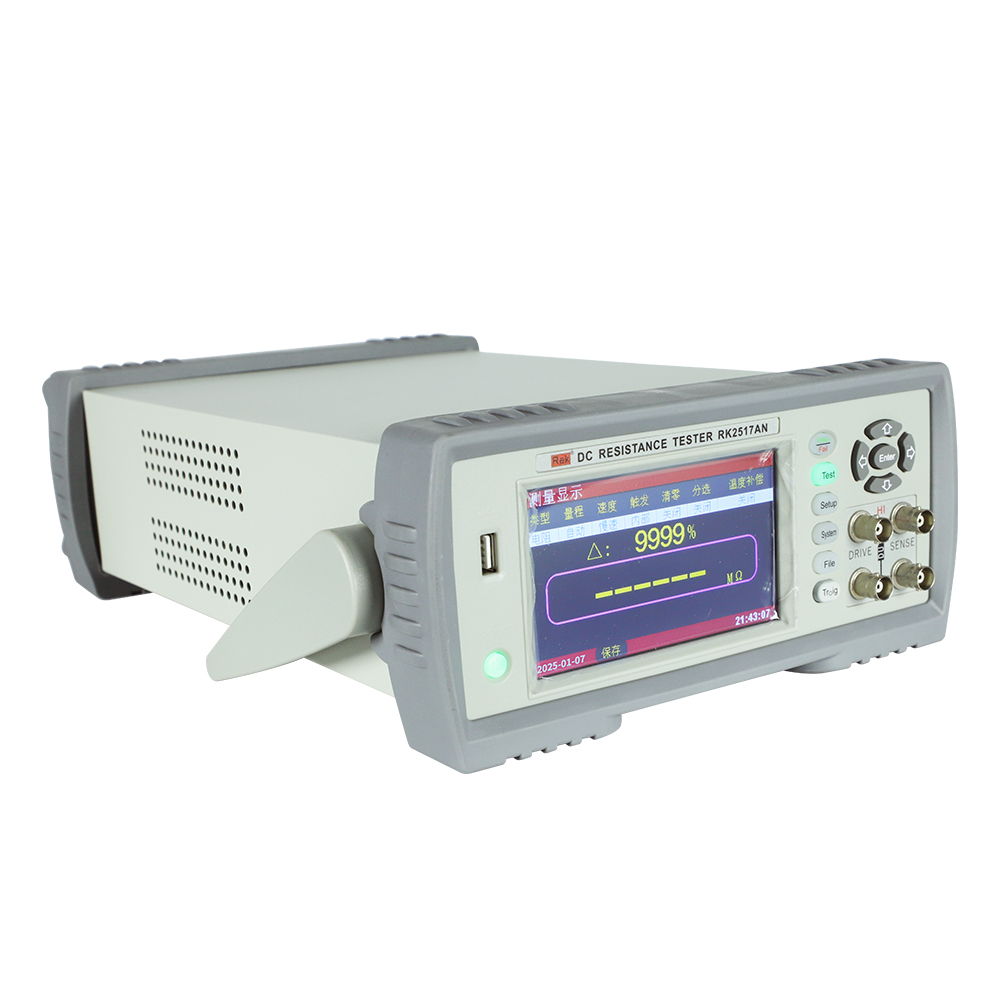

RK2517系列直流电阻测试仪具有高精度宽量程高性价比的特点，采用当前主流的32bitsCPU和高密度SMD贴装工艺、24位色5英寸IPS液晶屏，界面直观清爽、操作便捷。
仪器具有较高的抗干扰性；量程范围为：10uΩ-200KΩ；显示位数为5位；测试速度最高可达30次/秒；测试精度最高为0.05％；温度补偿能免除环境温度对测试工作的影响；
本仪器配备有专业分选功能与数据输出功能等，具有多样分选讯响设置，还可匹配Handler接口，应用于自动分选系统完成全自动流水线测试，使测试效率倍增。
并配备RS232接口用于远程控制和数据采集与分析 。本仪器小巧、紧凑 但功能齐全。通过四端子测试法，可高速、高精度的测量各种高、中、低值电阻器；各种开关接触电阻；
接插件接触电阻；继电器线包和触点电阻；变压器、电感器、电机、偏转线圈绕线电阻；导线电阻；车、船、飞机的金属铆接电阻；保险丝、电阻器、导电橡胶的直流电阻、
印制板线条和孔化电阻等直流低电阻。由于仪器配备有温度补偿功能，因此适合于测量电阻值因温度而发生变化的被测对象 。
应用领域
元器件：电阻、电感、变压器、电机、电路焊点
线缆、接插件：多股线、接插件、各种开关
材料：热敏材料（保险丝、电热调节器的传感器）新能源：电动车电池组连接桥、电芯连接电阻
性能特点
1.屏幕：高亮度、超清晰四色 LCD 显示
2.量程：RK2517-4/8/16 使用 8 量程测试自动或手动测试
3.触摸+按键双重操作，操作维护方便
4.测试速度：慢速：13次/秒，中速：19次/秒，快速：30次/秒
5.触发方式：内部触发、外部触发、远程触发和手动触发
6.校正功能：全量程短路清零功能。
7.温度测试功能：可通过外接传感器进行温度测试，基本精度高达0.1℃。
8.RK2517-4/8/16每个通道都具备分选功能
9.上超、下超、合格分选及讯响
10.RS232/RS485通讯协议可选
型号 | RK2517-4 | RK2517-8 | RK2517-16 | |
测量范围 | 10uΩ- 200KΩ | |||
电阻量程 | 基本精度0.05% | |||
扫描路数 | 4路 | 8路 | 16路 | |
测试电流 | 500mA 100mA 10mA 1mA 100uA 10uA | |||
测试量程 | 20mΩ 200mΩ 2Ω 20Ω 200Ω 2kΩ 20kΩ 200kΩ | |||
分辨率 | 10uΩ 100uΩ 1mΩ 10mΩ100mΩ 1Ω 10Ω | |||
显示器 | 24位色分辨率480*272的真彩IPS LCD液晶屏 5寸 | |||
读数位数 | 五位数字显示 | |||
单路测试速度 | 快速：30次/秒 中速：19次/秒 慢速：12次/秒 | |||
测试端配置 | 四端 | |||
测量模式 | 顺序扫描 | |||
测试数据保存 | 本地文件保存，U盘文件保存 | |||
测量参数 | 温度补偿 温度传感器：DS18B20 精度0 . 5℃ | |||
显示范围 | - 10℃- 85℃ | |||
比较器 | 信号输出 | HI/ PASS/ LO | ||
讯响 | 合格/不合格/关闭 | |||
极限设置方式 | 绝对值上/下限；百分比上/下限+标称值 | |||

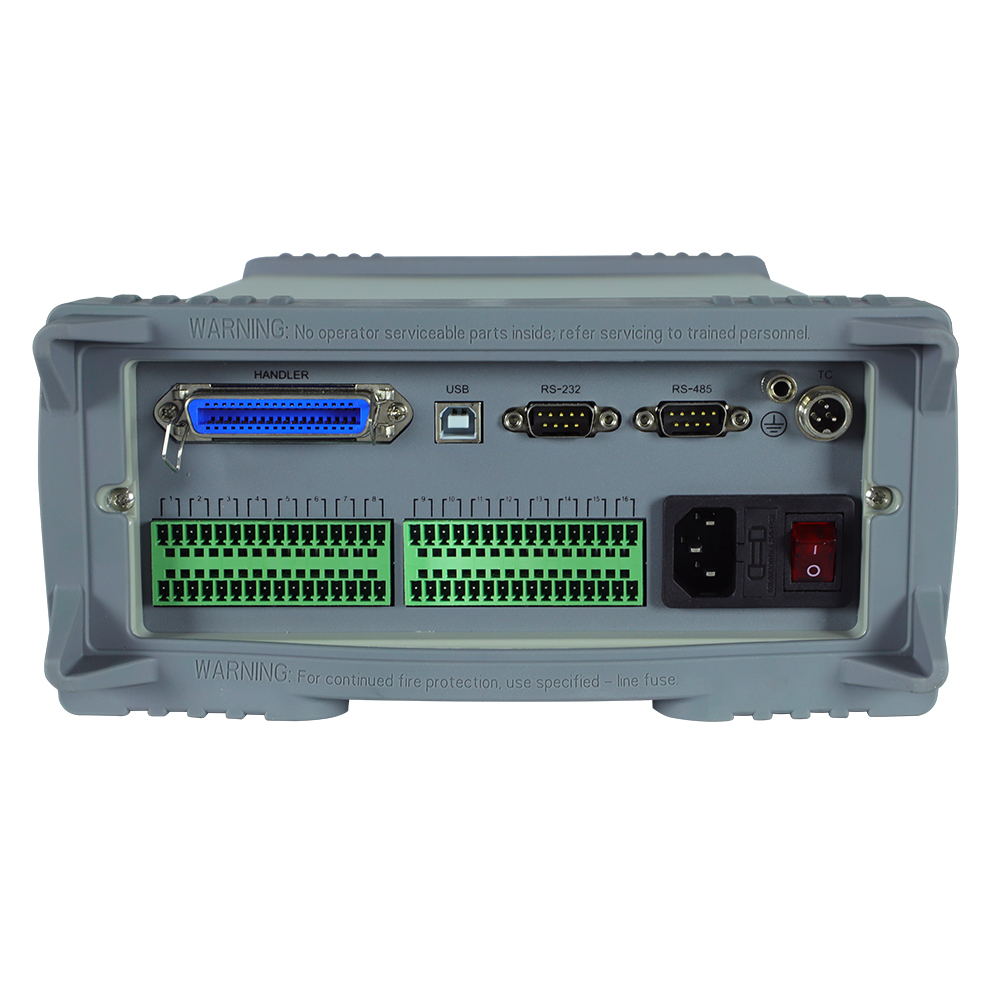

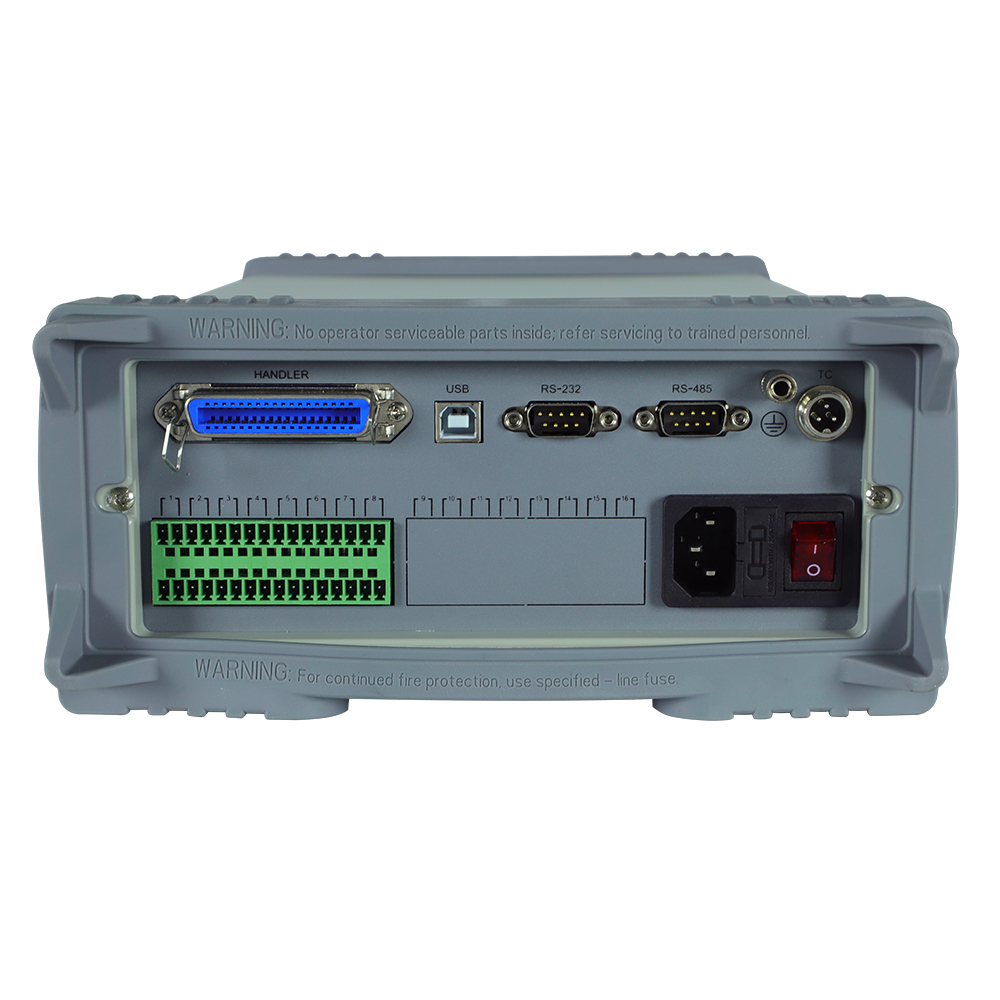

接口 | USB HOST/ USB DEVICE/RS 232 / HANDLER/ RS 485 | |||
工作环境 | 温度0℃- 40℃湿度﹤80 RH | |||
（尺寸DxWxH）（不带硅胶套） | 346*220*90mm | |||
（尺寸DxWxH）（带硅胶套） | 380*260*108mm | |||
重量 | 3.8KG | 3.8KG | 3.9KG | |
配件（标配） | 电源线RK00001、四端测试电缆RK00033、温度探头RK00034、RK00118 DB9针串口线 母对母 2-3交叉 1.5米、USB转方口连接线RK00006、上位机及说明书（电子版，官网下载）、 SCSI 57系列36P公头 RK00122 | |||
选配件 | RK00031 USB转RS485母串口线工业级 连接线1.5米长、RS232转USB线RK00003、RK00070串口选件LAN网口、RK00121多通道直流低电阻测试仪后端4通道测试线 长度1.5米（线最长可定制5米） | RK00031 USB转RS485母串口线工业级 连接线1.5米长、RS232转USB线RK00003、RK00070串口选件LAN网口、RK00120多通道直流低电阻测试仪后端8通道测试线 长度1.5米（线最长可定制5米） | ||
型号 | 图片 | 类型 | 概述 |
四端测试电缆RK00033 |
| 标配 | 仪器标配四端开尔文测试夹，可单独购买 |
RK00034温度探头 |
| 标配 | 仪器标配温度探头，可单独购买。 |

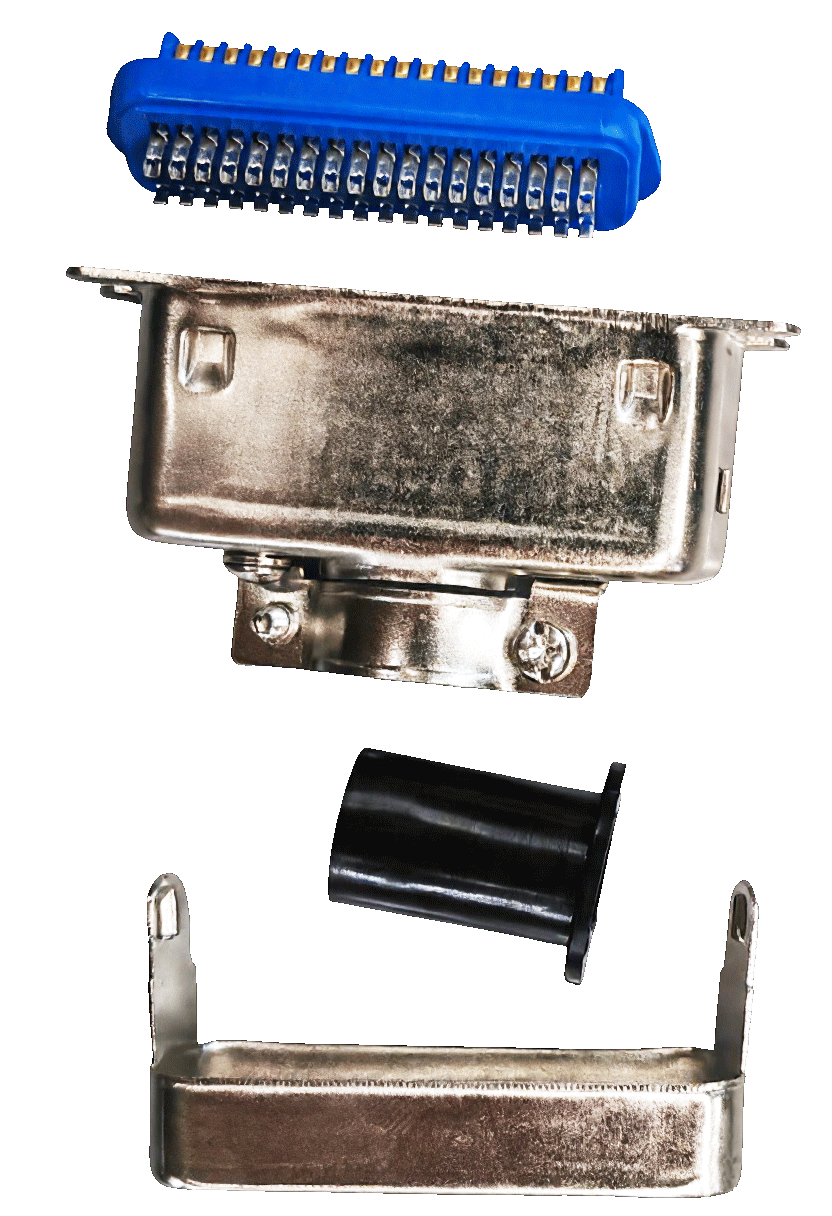

SCSI 57系列 36P 公头 |
| 标配 | 仪器标配测试线，可单独购买 |

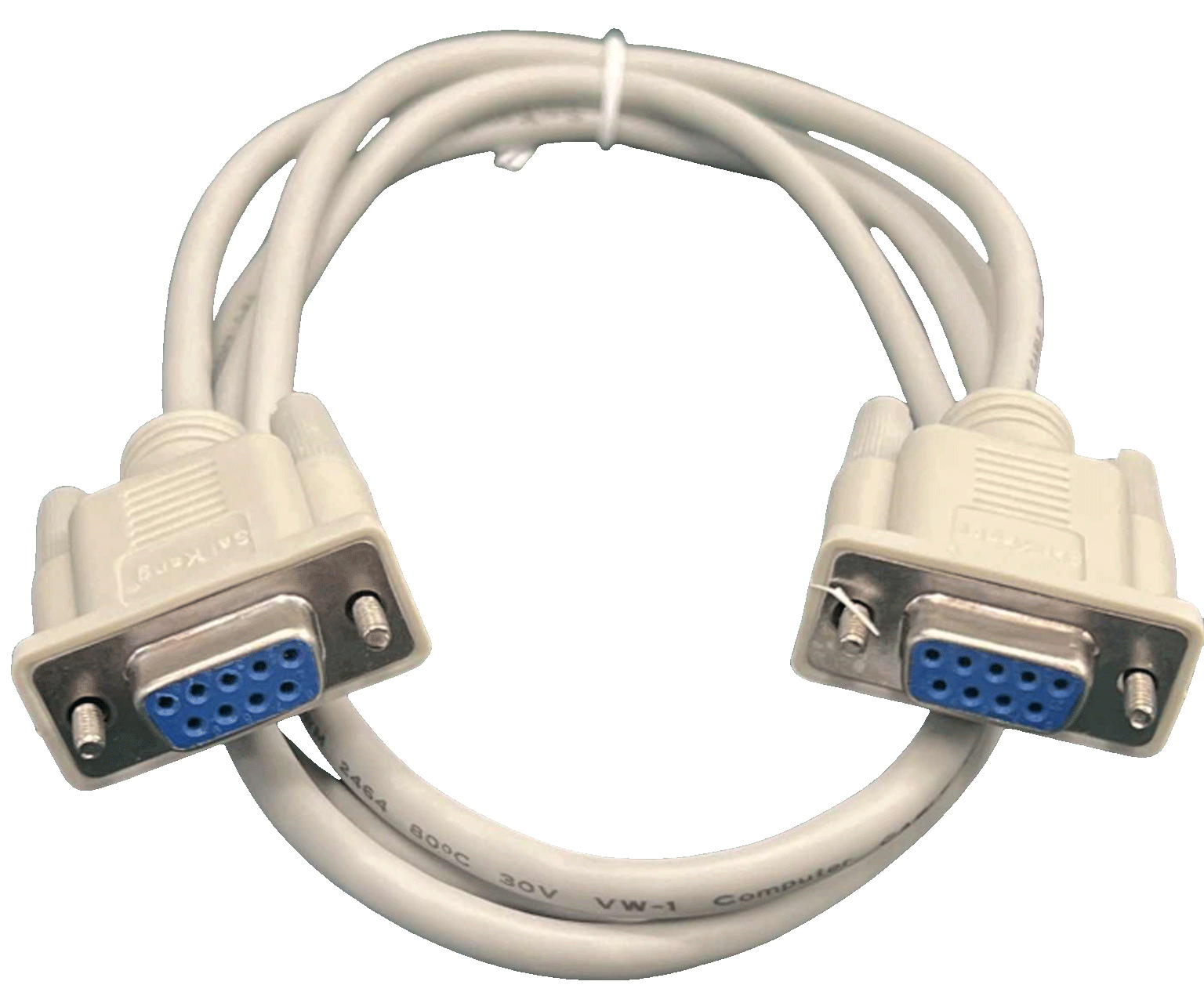

RK00118 DB9针串口线 |
| 标配 | 仪器标配RK00118 DB9针串口线，可单独购买 |
RK0006USB通讯电缆 |
| 标配 | 仪器标配USB通讯电缆，可单独购买 |
RK00001电源线 |
| 标配 | 仪器标配国标电源线，可单独购买。 |
RS232转USB连接线 |
| 选配 | 仪器选配RS232转USB连接线，可单独购买。 |

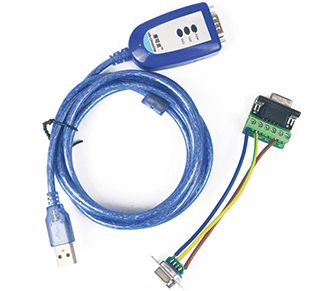

| USB转RS485母串口线 |  | 选配 | 仪器选配USB转RS485母串口线，可单独购买。 |

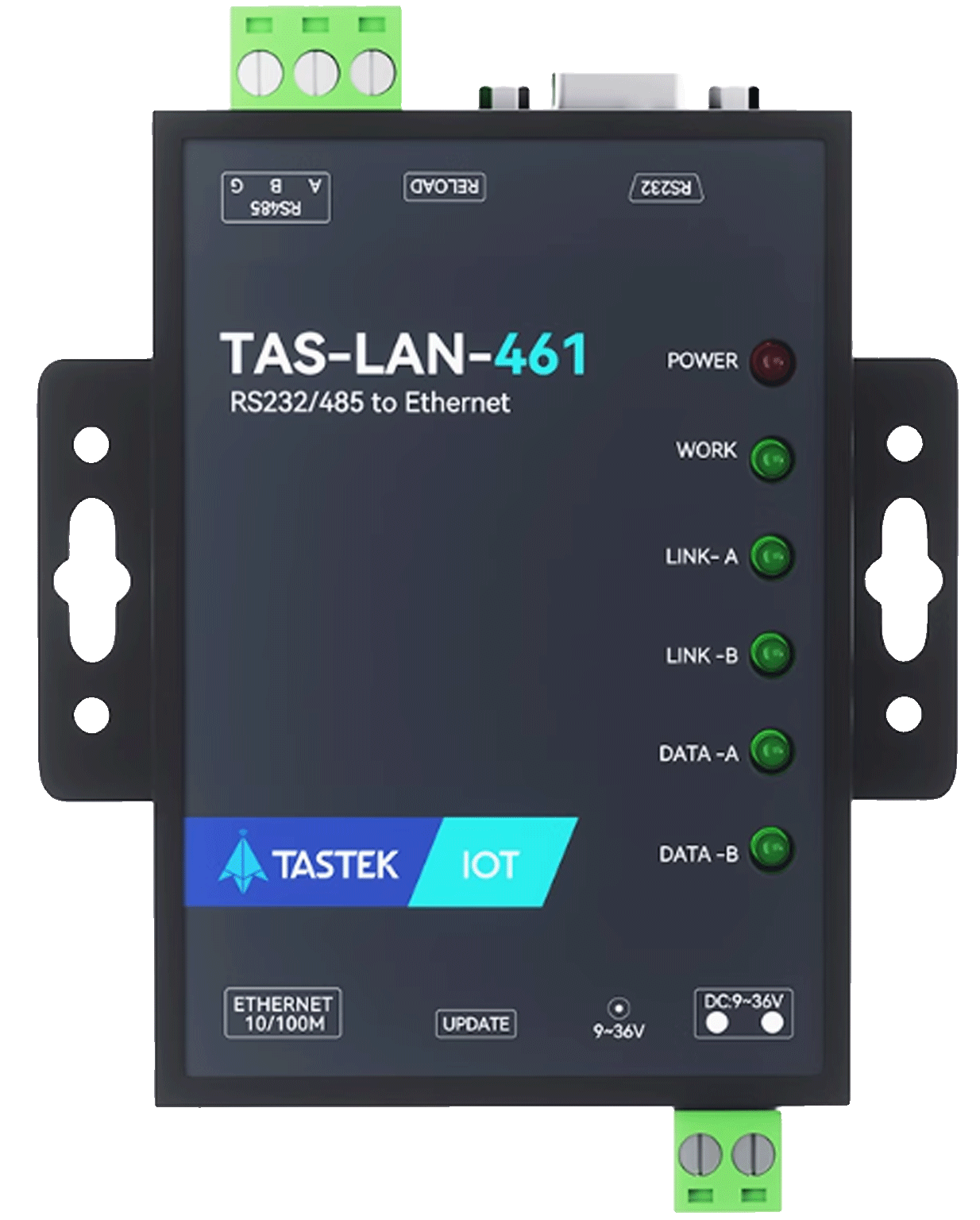

| RK00070串口选件LAN网口 |  | 选配 | 仪器选配串口选件LAN网口，可单独购买。 |

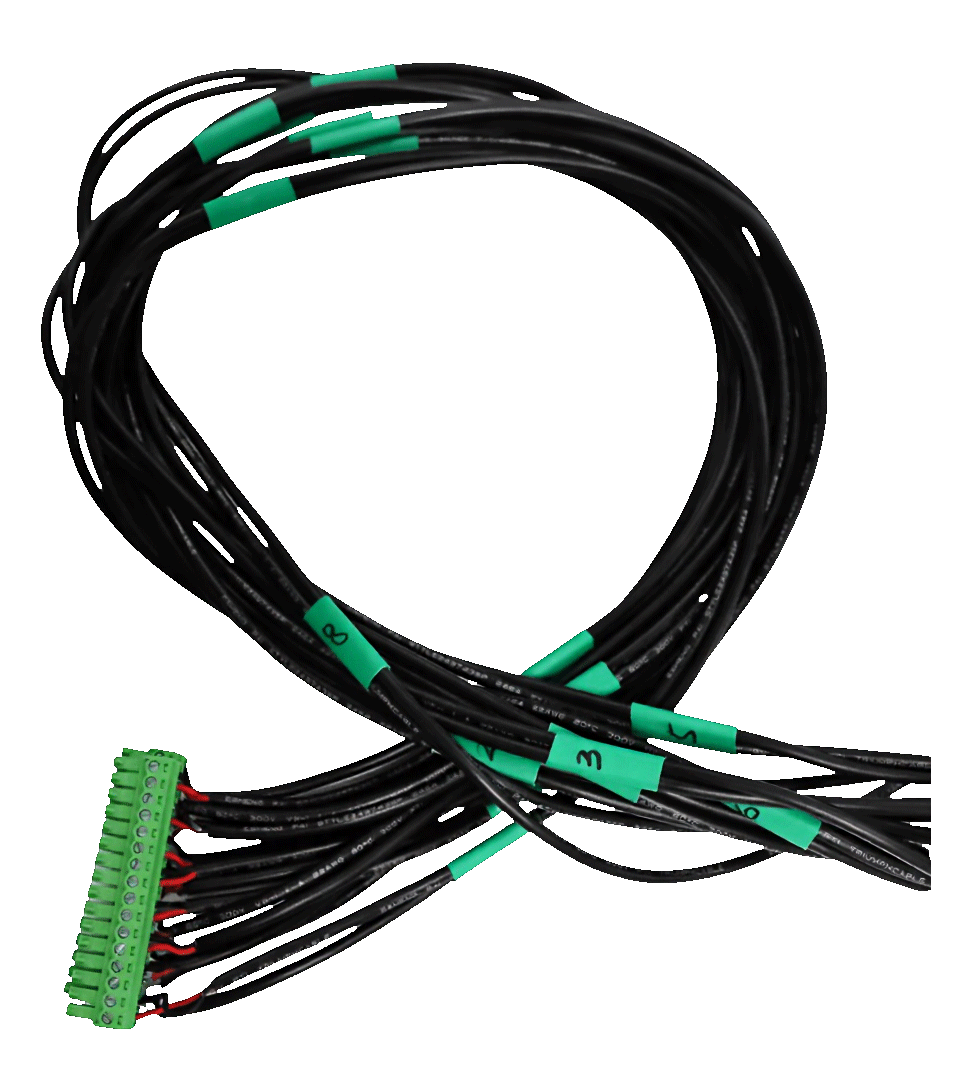

RK00121多通道直流低电阻测试仪后端4通道测试线 长度1.5米（最长可定制5米） |  | 选配 | 仪器选配四通道4端测试线，可单独购买。 |
RK00120多通道直流低电阻测试仪后端8通道测试线 长度1.5米（最长可定制5米） | | 选配 | 仪器选配八通道4端测试线，可单独购买。 |
出厂校准证书 |
| 标配 | 仪器标配出厂证书 |
上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件。 |
| 产品说明书 | 官网产品页下载 | 标配 | 仪器标配产品说明书。 |
合格证保修卡 |
| 标配 | 仪器标配保修卡。 |
