产品介绍
RK2885-2/RK2885-4/RK2885-X脉冲式线圈测试仪采用高稳定性高压冲击电源和可控硅模块控制的高压开关器件,大幅提高产品的稳定性和可靠性;采用先进的32位高性能处理器和高速FPGA,提供100Msps采样率和6500字节存储深度,使测试更加精准;专有的高速测试技术,测试速度最高可达12次/秒。
应用领域
本系列产品主要用于测试线圈类产品(如变压器、电机等)。
由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低,RK2883系列脉冲式线圈测试仪能够在不损坏被测件的条件下测试其电气性能。
本系列产品集成了强大的功能、精密的测试手段、灵活的操作方法和多种接口方式,可为大多数线圈类产品提供测试解决方案。

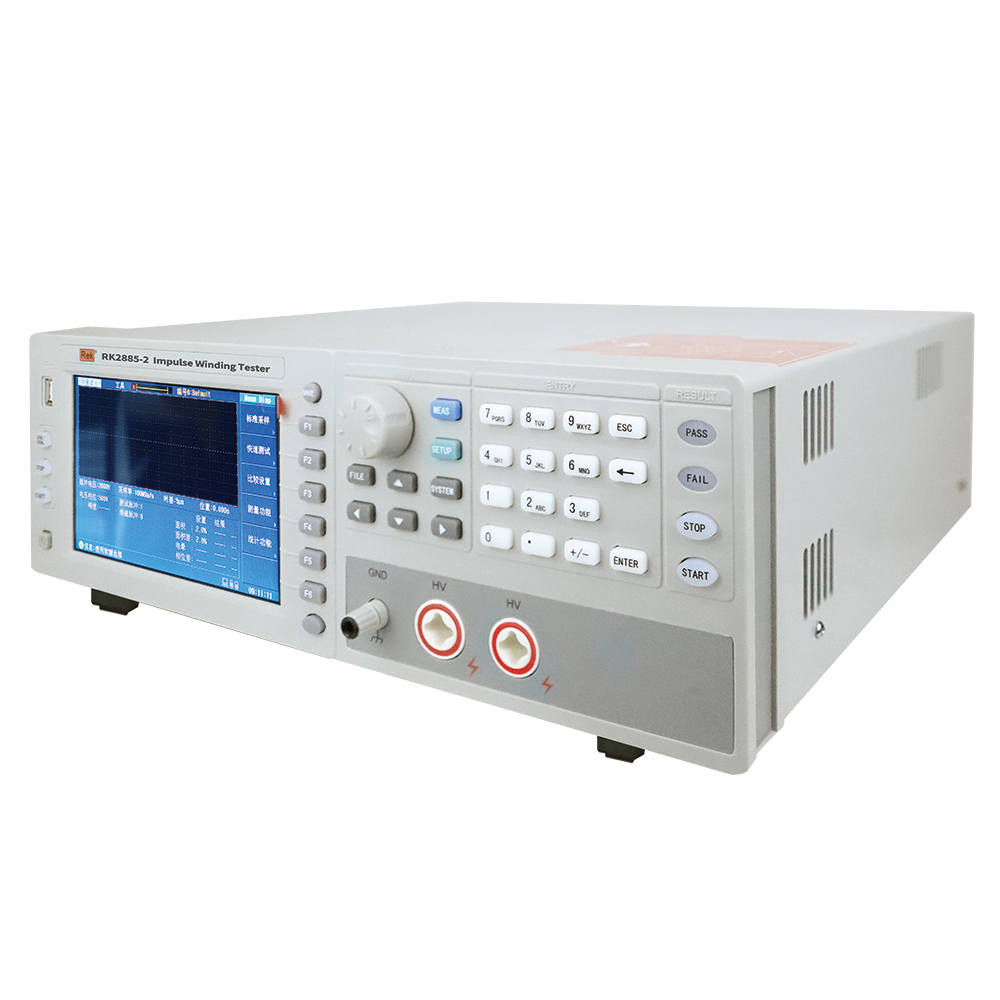

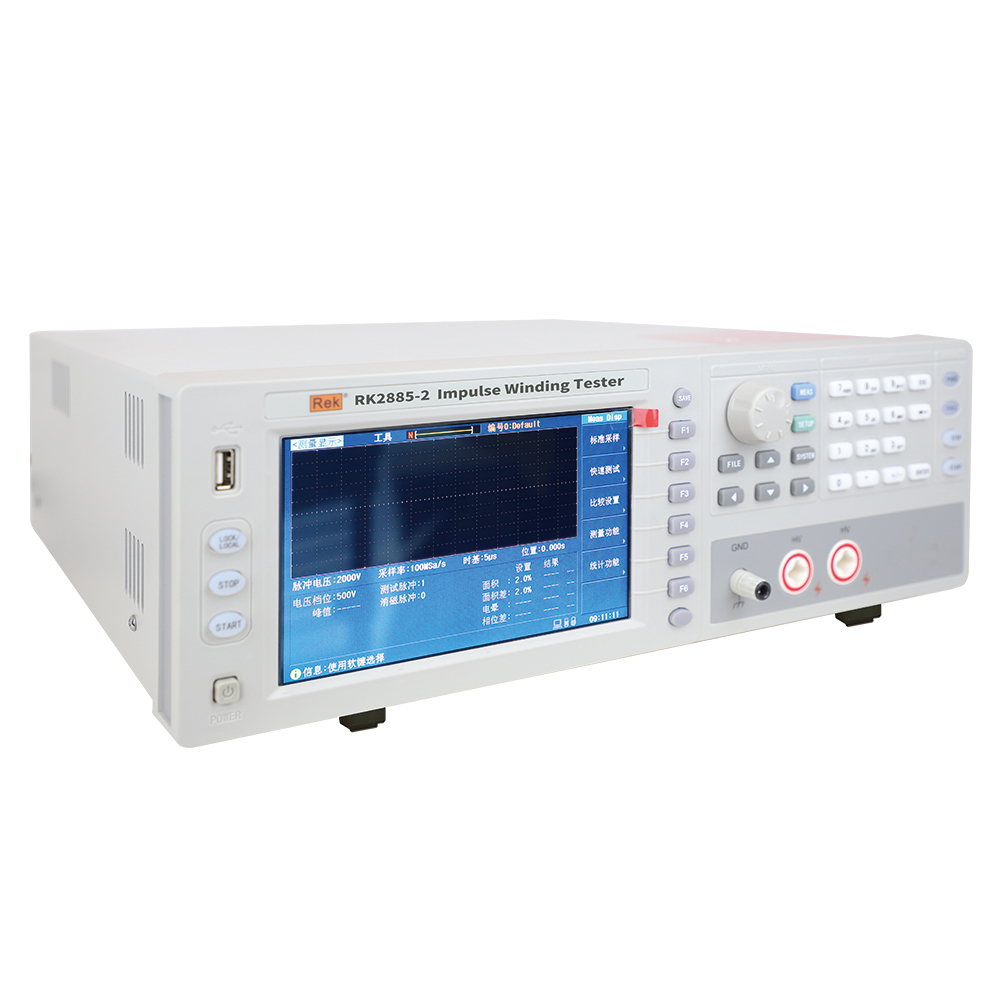

1.可任意测试三相电机三角形接法和星形接法、单相电机主副绕组、主副副绕组、主副+主副绕组,满足全系列电机匝间测试(RK2885-2, 全能电机测试)

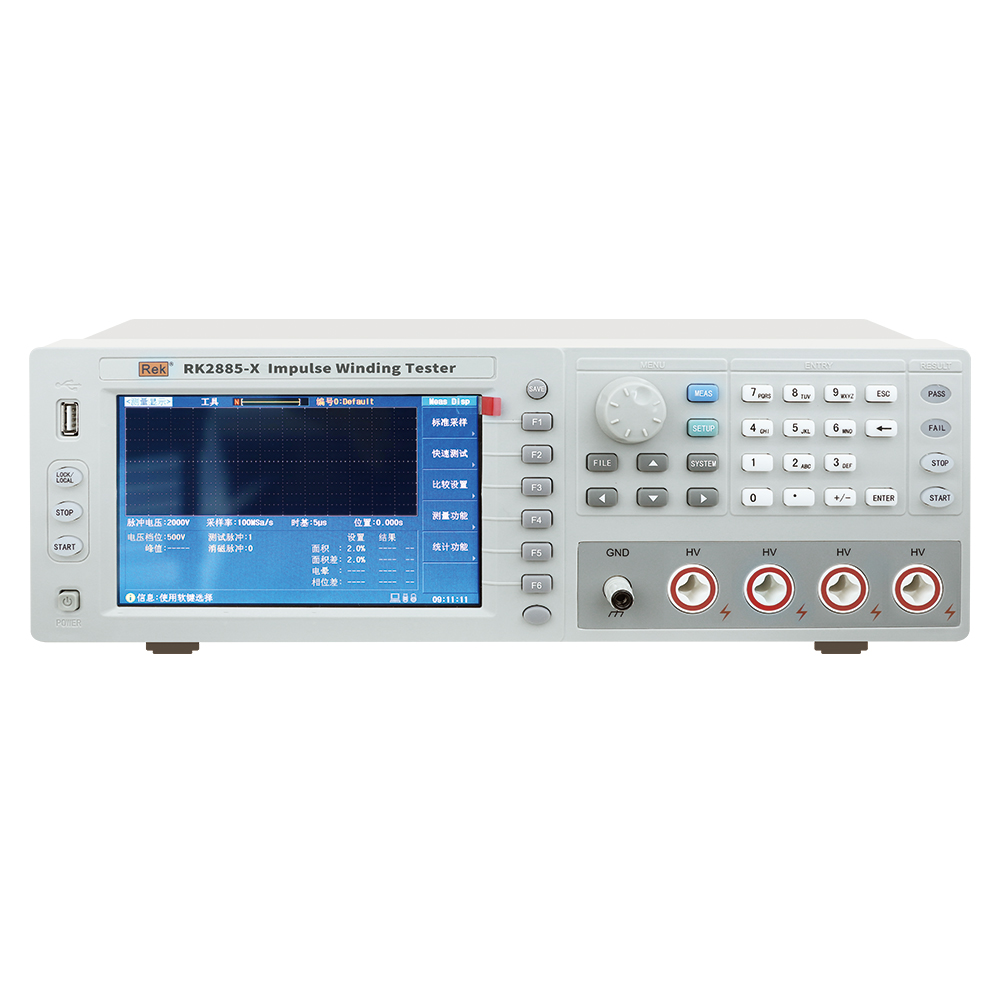

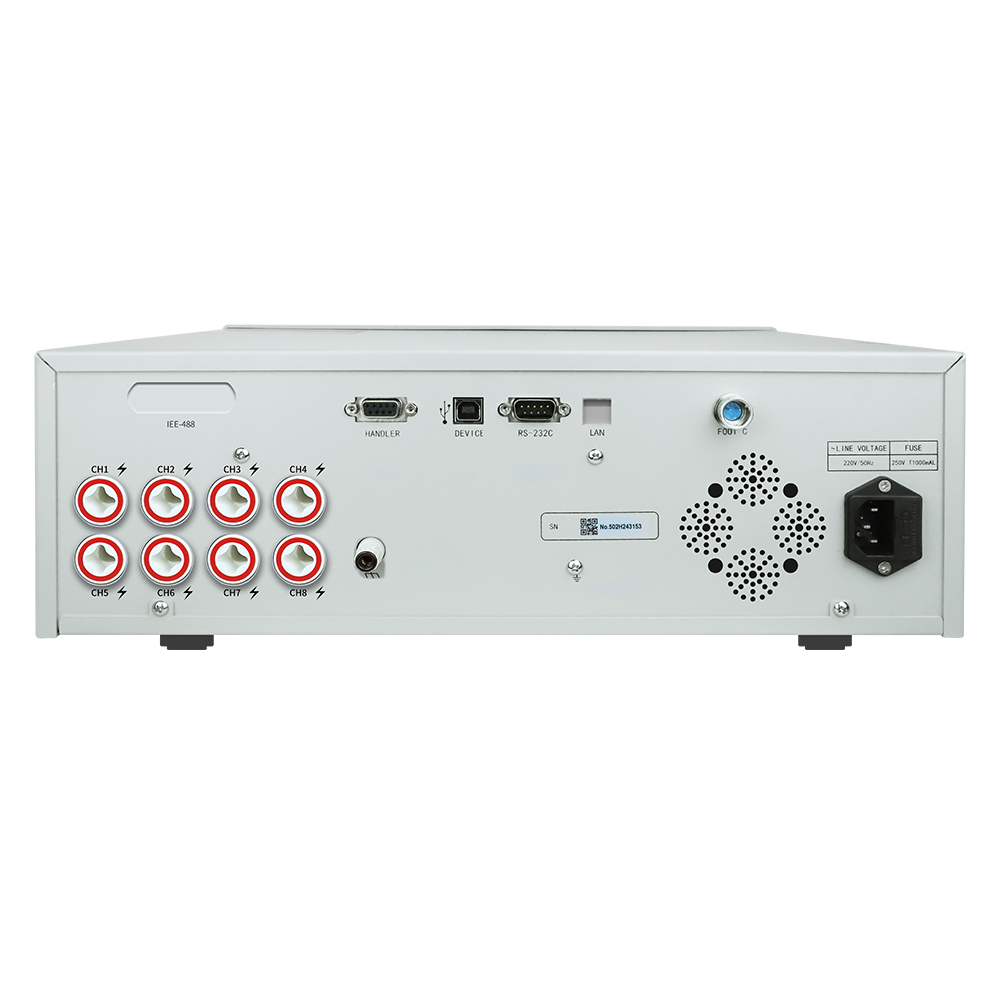

2.提供最多8通道扫描测试(RK2885-X )
3.双路比较测试功能,无需采集标准波形
4.100Msps 波形采样率,6500bytes存储深度
5.高速测试,最高达12次/秒
6.四种波形比较判定方法:面积、面积差、电晕和相位差
7.优秀的测试重复性,确保测试稳定
8.仪器参数自动保存,开机文件加载功能
9.65k 色7寸 TFT 高清显示屏,中英文可选操作界面
10.强大的电晕分析提取功能(多种电晕模式及电晕显示功能), 挖掘产品潜在的绝缘不良问题
11.波形垂直放大、水平缩放和移动功能,便于观察细节
12.样本平均功能,可进行多达32次标准波形的平均处理
13.自动标准采集模式,自动选择合适的采样率
14.破坏性测试为您选择合适测试电压快速测试模式,可实时修改脉冲电
15.压和采样率 消磁脉冲的施加,保证测试波形一致
16.20000条历史测量数据的保存和判别统计功能,并可存储于U盘SAVE
17.按键直接将屏幕图像(BMP、GIF、PNG) 或者波形数据(CSV) 存储于U盘
18.支持U盘升级系统固件
19.脚控接口用于简便快速的测量
20.Handler、RS232C、USB Device、USB Host和GPIB(选件)

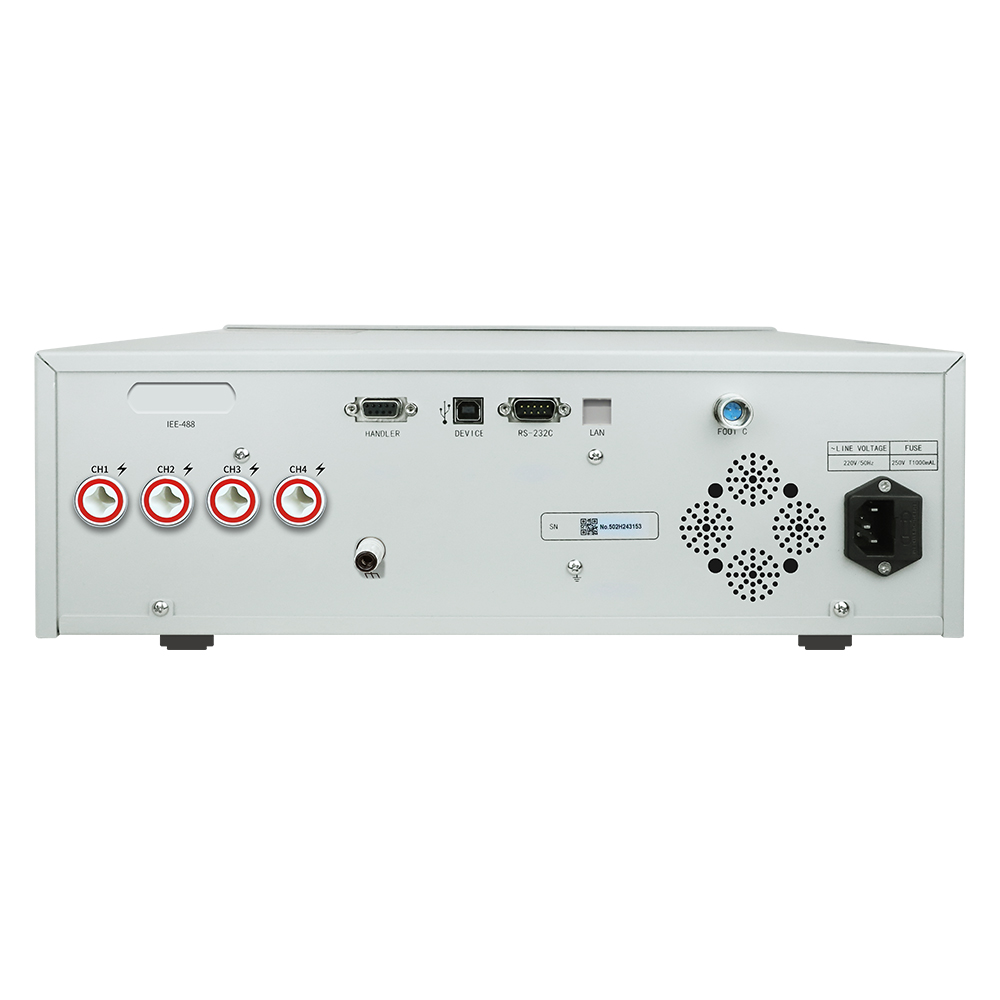

型号 | RK2885-2 | RK2885-4 | RK2885-X | |
高压通道数 | 2 | 4 | 可定制,最多8通道 | |
脉冲电压 | 100V~5000V, 10V步进,5%±10V | |||
电感测试范围 | ≥20uH | |||
脉冲能量 | 最大0.25焦耳 | |||
测量速度 | 单绕组测试最高12次/秒,四绕组测试最高2次/秒 | |||
施加脉冲数 | 测试脉冲最多32次,消磁脉冲最多8次 | |||
输入阻抗 | 10M | |||
显示器 | 800x480点65k色TFT | |||
波形显示范围650x256,支持1.5倍放大显示 | ||||
波形采集 | 采样率:最高100Msps,10级可调 | |||
判定方法 | 面积、面积差、电晕放电、相位差 | |||
测量重复精度 | ±1% | |||
对比测试 | 有 | 无 | ||
波形测量 | 波形的电压,波形的频率,波形的时间 | |||
触发方式 | 手动触发(包含脚控),外部触发,内部触发, 总线触发 | |||
判别输出 | OK/NG显示,LED灯指示,蜂鸣器报警 | |||
测量统计 | 含测量时间和测量结果的统计功能,最多保存 20000条 | |||
存储器 | 内部 | 150组 | 120组 | 60组 |
U盘 | 600组(标准波形数据和测量设置参数,上同) | |||
HANDLER信号 | START,STOP,PASS,FAIL BUSY,EOC | START,CH1~CH8,ALL,BUSY,E0C | ||
接口 | USB Slave,RS232C,IEEE488(选件) | |||
USB Host(支持保存BMP、GIF、PNG和CSV文件支持固件升级) | ||||
温 度 & 湿 度 | 0°C-40°C,≤75%RH | |||
电源要求 | 电压 | 220V±10% | ||
频率 | 50Hz±5% | |||
功耗 | ≤50 VA | |||
尺寸(W×H×D) | 400mmx 132mmx350mm | |||
重量 | 约7.5 kg | |||
接口 | HANDLER(START,STOP,PASS,FAIL ,BUSY,EOC) | |||

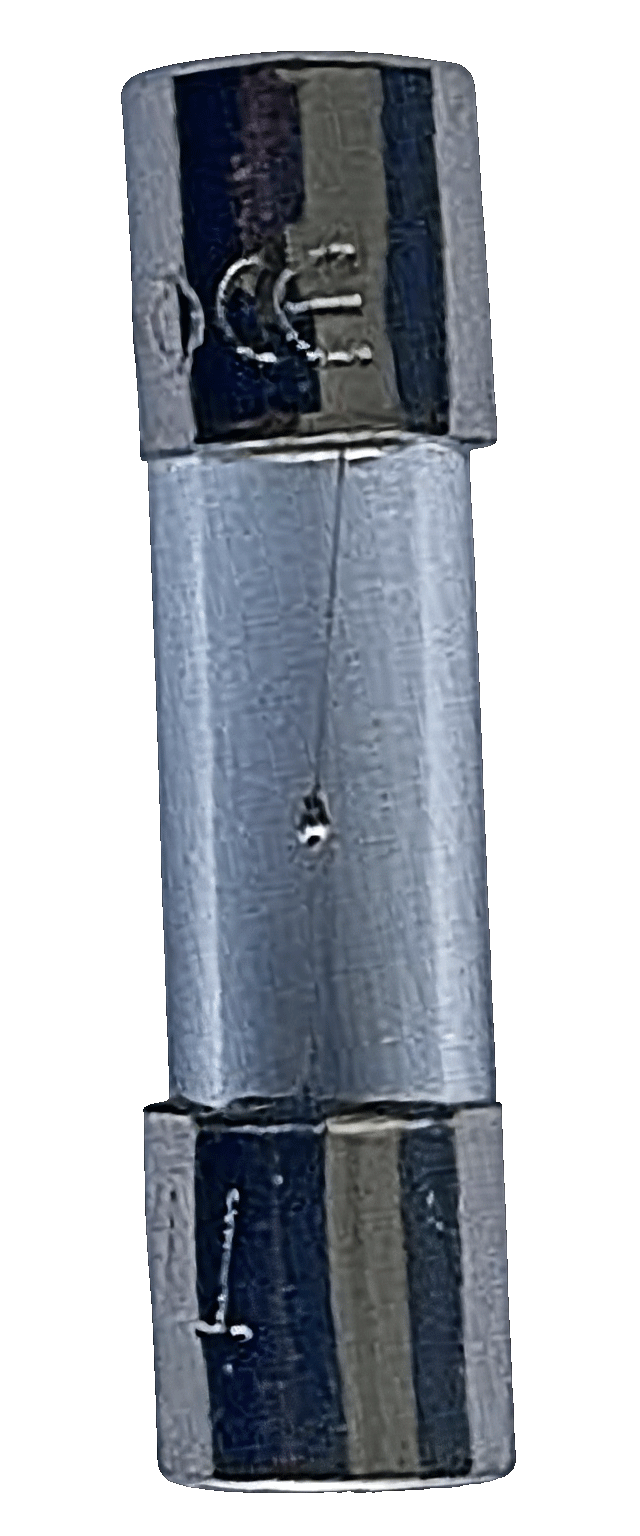

附件 | RK26022 高压测试电缆、RK26023 脚踏开关、三线电源线、1A 保险丝 |
型号 | 图片 | 类型 | 概述 |
RK00001电源线 | ![]() | 标配 | 仪器标配国标电源线,可单独购买。 |

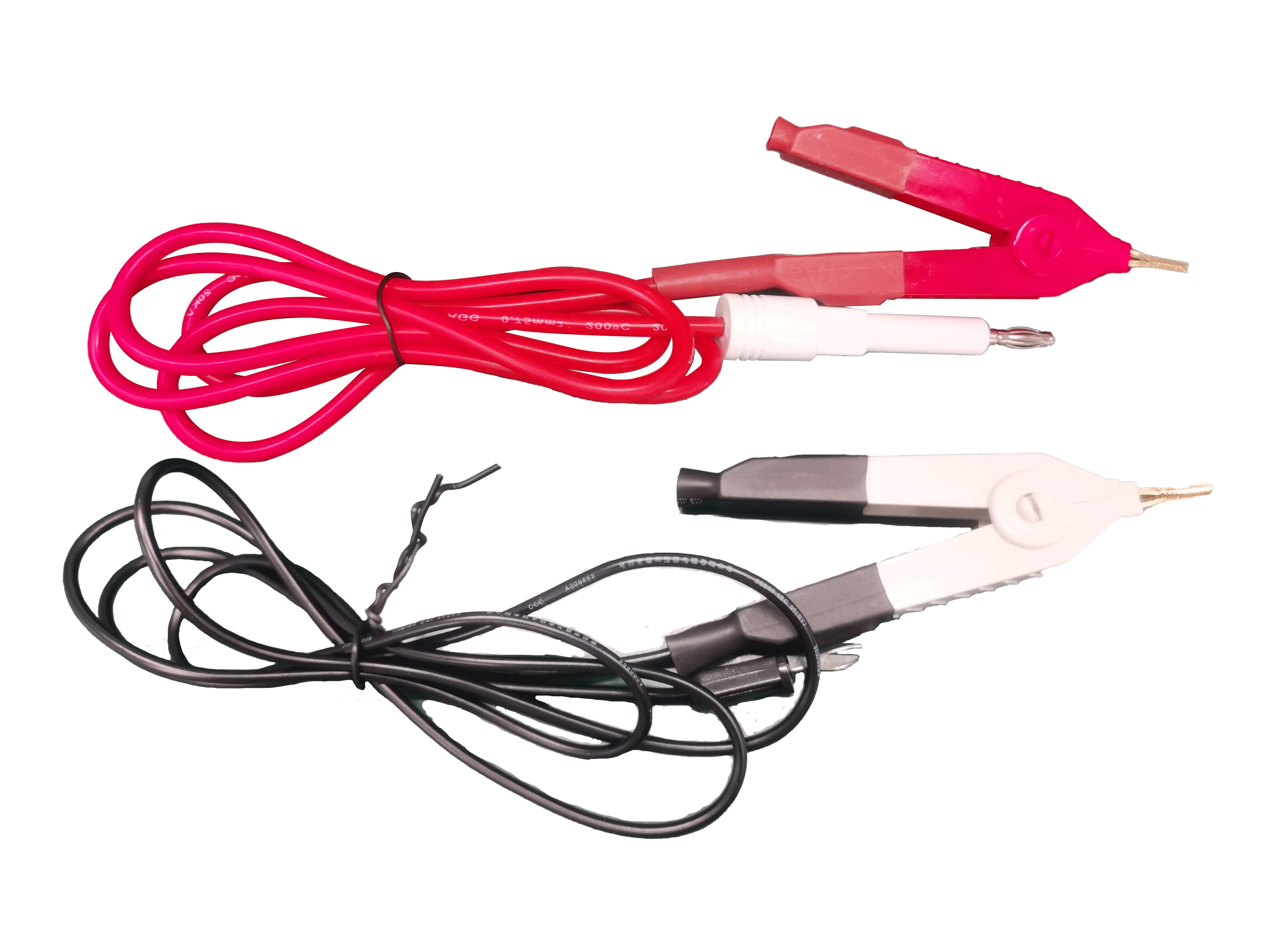

RK26022高压测试电缆 | ![]() | 标配 | 仪器标配RK6022高压测试电缆 |

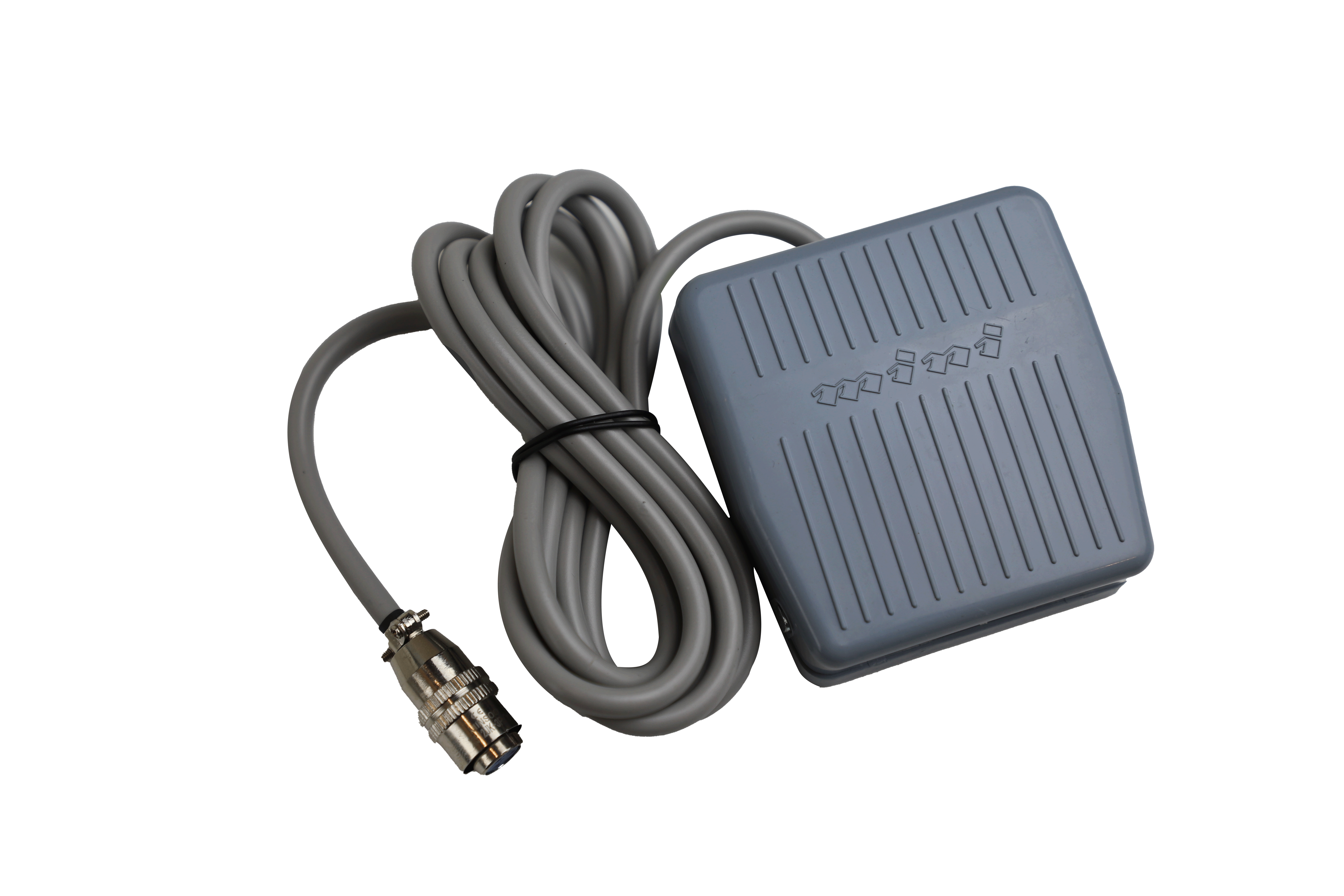

脚踏开关 | ![]() | 标配 | 仪器标配脚踏开关。 |
![]() | 标配 | 仪器标配脚踏开关。 | |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
合格证保修卡 | ![]() | 标配 | 仪器标配保修卡。 |
